Harness - engine - V8

HARNESSES

REPAIRS

86-8-7

Harness - engine - V8

$% 86.70.17

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Position vehicle on lift.
2. Disconnect battery earth lead.
3. Remove air intake hose.

 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Hose - air flow meter to
throttle body.

4. Remove LH ignition coil cover.

 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Cover - Ignition coils - LH.

5. Remove RH ignition coil cover.

 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Cover - Ignition coils - RH.

6. Remove 10 Allen screws securing 'E' box cover

and remove cover.

7. Disconnect 5 multiplugs from engine ECM.

8. Disconnect 3 multiplugs from gearbox ECU.

9. Disconnect engine harness multiplug and 3

relays from inside 'E' box

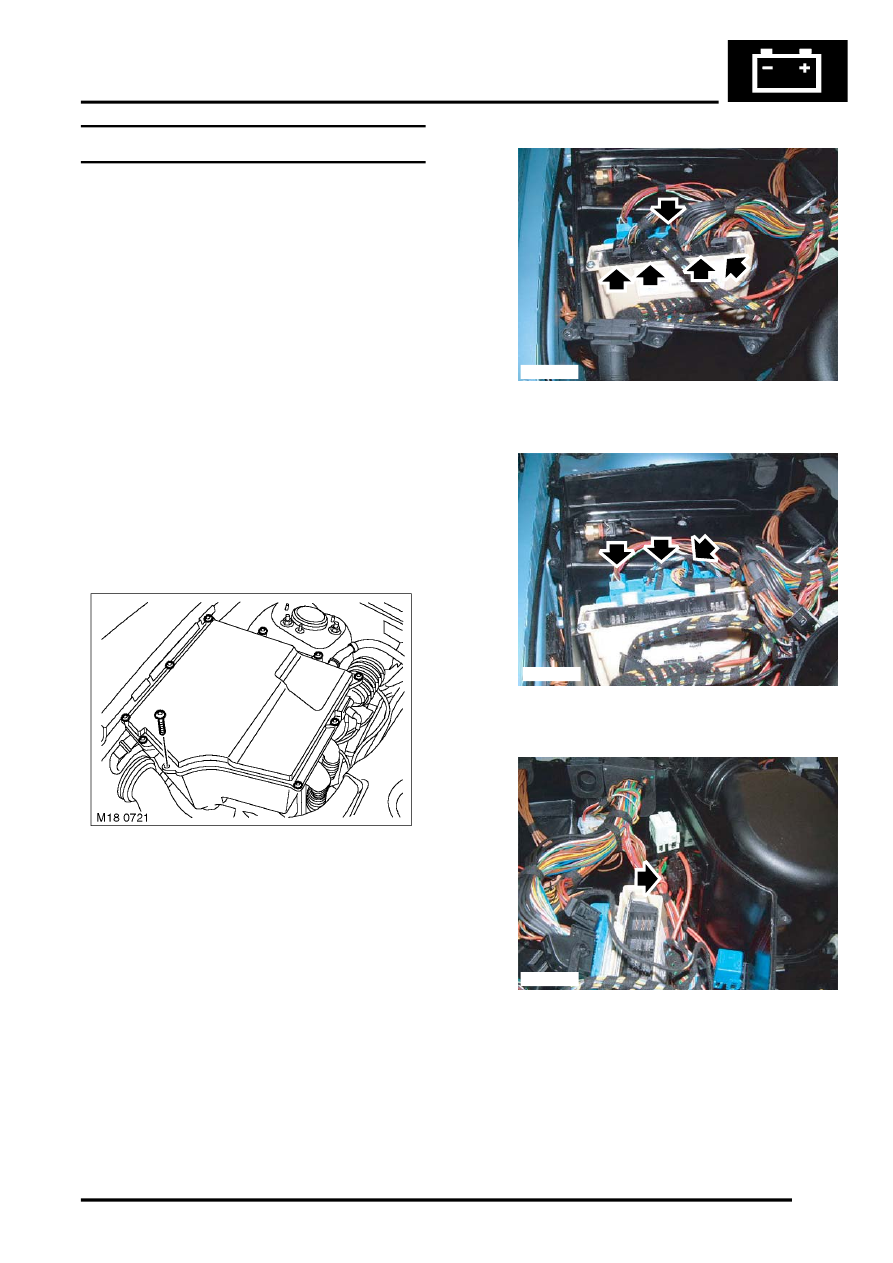

M18 0742

M86 5752

M86 5753
