Gasket - cylinder head - RH (page 3 of 4)

ENGINE - V8

REPAIRS 12-2-11

Refit

1. Clean mating faces of cylinder head and

cylinder block, dowels and dowel holes. If
necessary remove all traces of sealing
compound with hard wood scraper. Ensure
remnants do not remain in oil ways cooling
ducts or bolt holes.

CAUTION: Make sure no oil or coolant is left
in the cylinder head bolt holes as damage to
the cylinder block may occur when
tightening the cylinder head bolts.

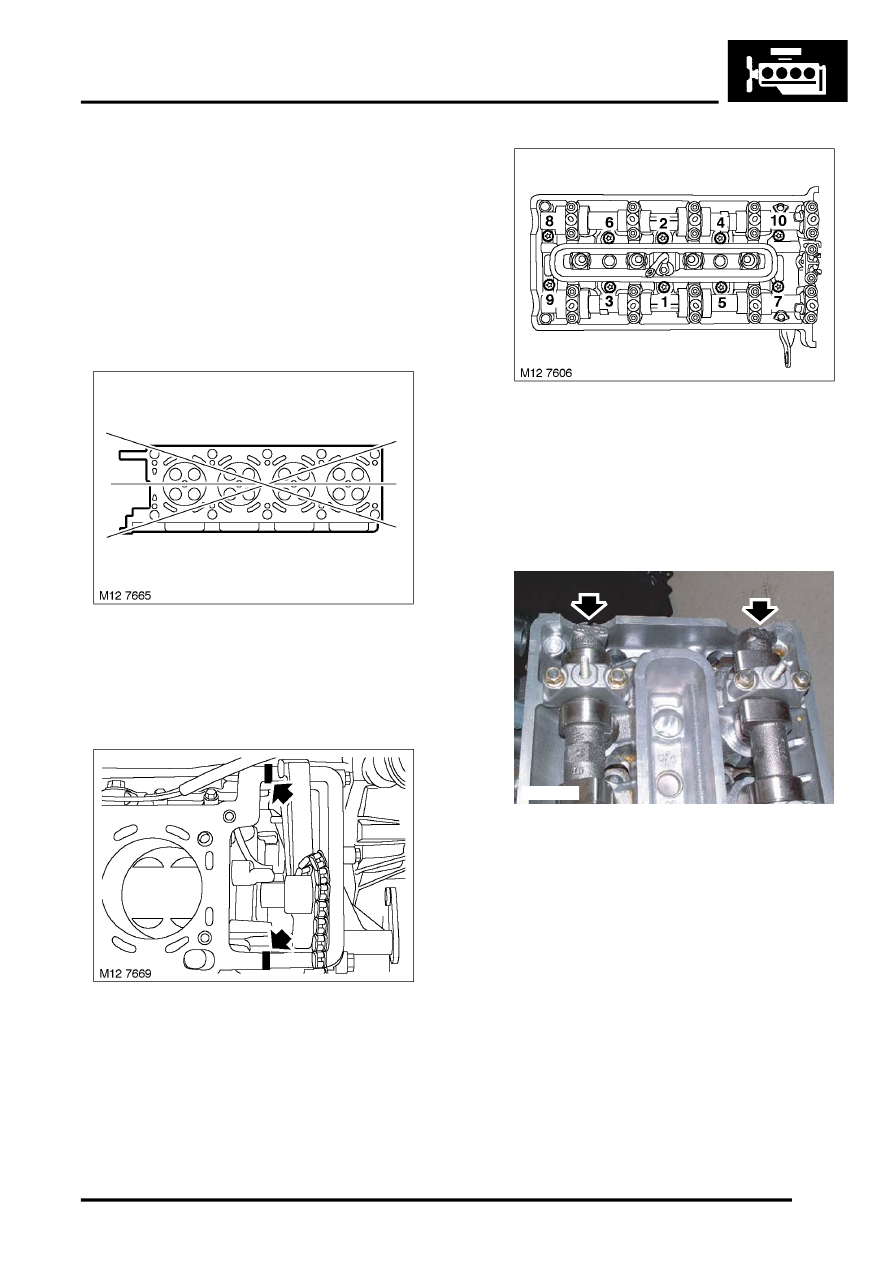

2. Using a straight edge and feeler gauges, check

cylinder head for distortion along lines in
illustration.


 +

 GENERAL DATA, Engine - V8.

3. Fit new 'O' ring to cylinder block.

4. Apply sealant, Part No. STC 50550 to areas

illustrated.

5. Fit new cylinder head gasket to locating dowels

on cylinder block.

6. With assistance, fit cylinder head and carefully

position cylinder head onto dowels.

7. Fit cylinder head bolt washers and new cylinder

head bolts. Tighten cylinder head bolts in
sequence shown to 30 Nm (22 lbf.ft). Using an
angle torque gauge tighten all bolts in
sequence by a further 80

°

 and then a final 80

°

.

NOTE: Do not remove special coating from
new cylinder head bolts.

8. Carefully rotate camshafts until letter and

cylinder number markings located on rear of
camshafts are in an upright position.

NOTE: The twisting and apparent misalignment
of the camshafts does not indicate incorrect
engine timing.

9. Loosen bolt securing LRT-12-223/2 to LRT-12-

223/1.

M12 7637
