Cover - timing gear - upper - RH (page 4 of 4)

ENGINE - V8

REPAIRS 12-2-65

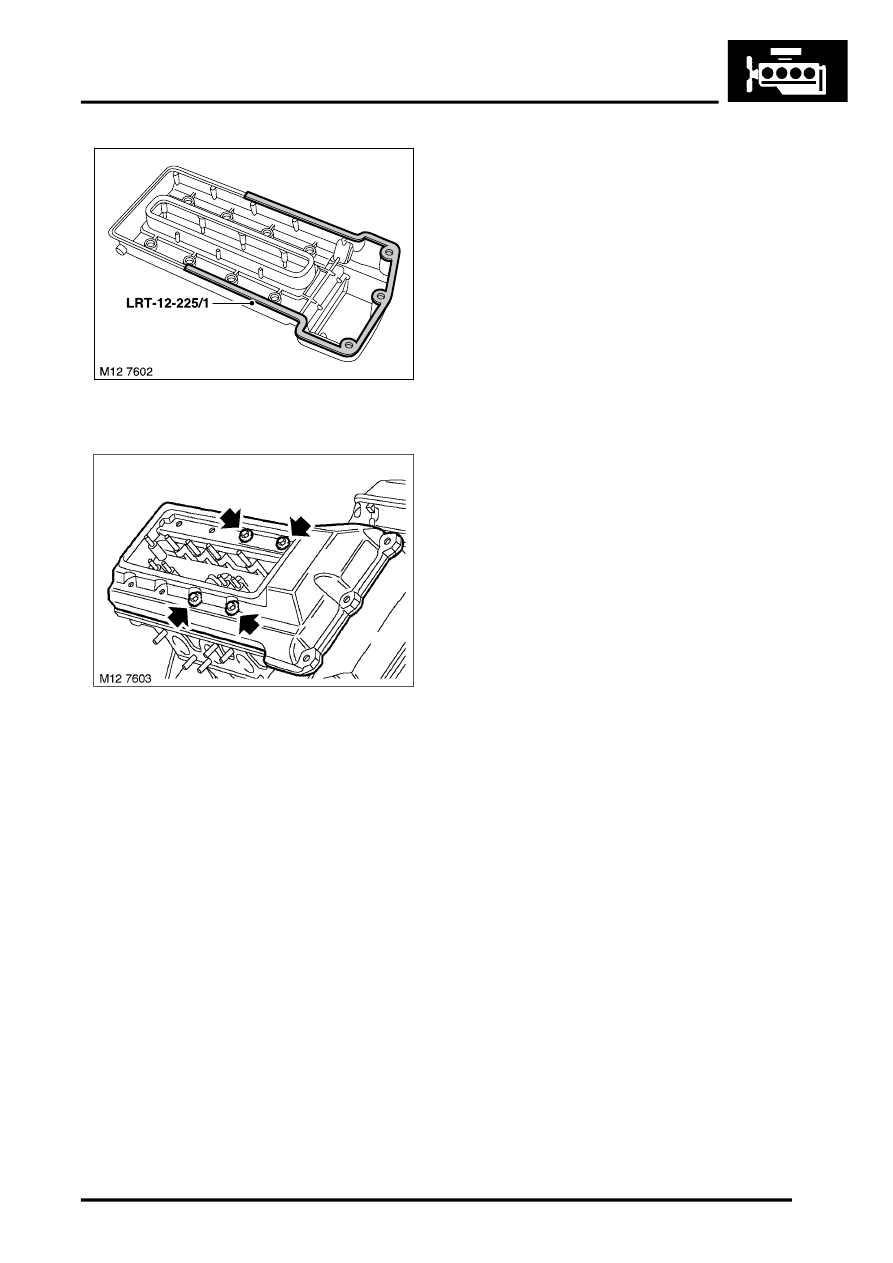

8. Fit LRT-12-225/1 to RH camshaft cover.

9. Fit camshaft cover and tool, fit 4 bolts and

tighten to 10 Nm (7 lbf.ft).

10. Tighten bolts securing timing gear cover to 15

Nm (11 lbf.ft).

11. Remove 4 bolts securing camshaft cover,

remove camshaft cover and LRT-12-225/1.

12. Fit new sealing washer, fit timing chain

tensioner and tighten plug securing chain
tensioner to 40 Nm (30 lbf.ft).

13. Clean VCC solenoid, VCC solenoid seal and

mating faces.

14. Lubricate inner mating face of VCC solenoid

seal.

15. Fit VCC solenoid seal, fit bolts and tighten.
16. Fit 2 new 'O' rings to SAI pipe and position SAI

pipe to engine. Fit and tighten 3 bolts securing
SAI pipe to engine.

17. Connect 2 coolant hoses to coolant pump and

secure with clips.

18. Fit RH camshaft cover.

 +

 Engine - V8, REPAIRS, Gasket -

camshaft cover - RH.

19. Connect multiplug to VCC solenoid.
20. Connect multiplug to CMP sensor.
21. Secure CMP sensor harness with 3 cable ties.
22. Fit engine harness bracket to engine harness,

fit and tighten 2 bolts.

23. Fit fan cowl.

 +

 COOLING SYSTEM - V8, REPAIRS,

Coupling unit - viscous fan.

24. Fill cooling system.

 +

 COOLING SYSTEM - V8,

ADJUSTMENTS, Coolant - drain, flush &
refill.

25. Connect battery earth lead.
