Cover - timing gear - upper - RH (page 3 of 4)

ENGINE - V8

12-2-64 REPAIRS

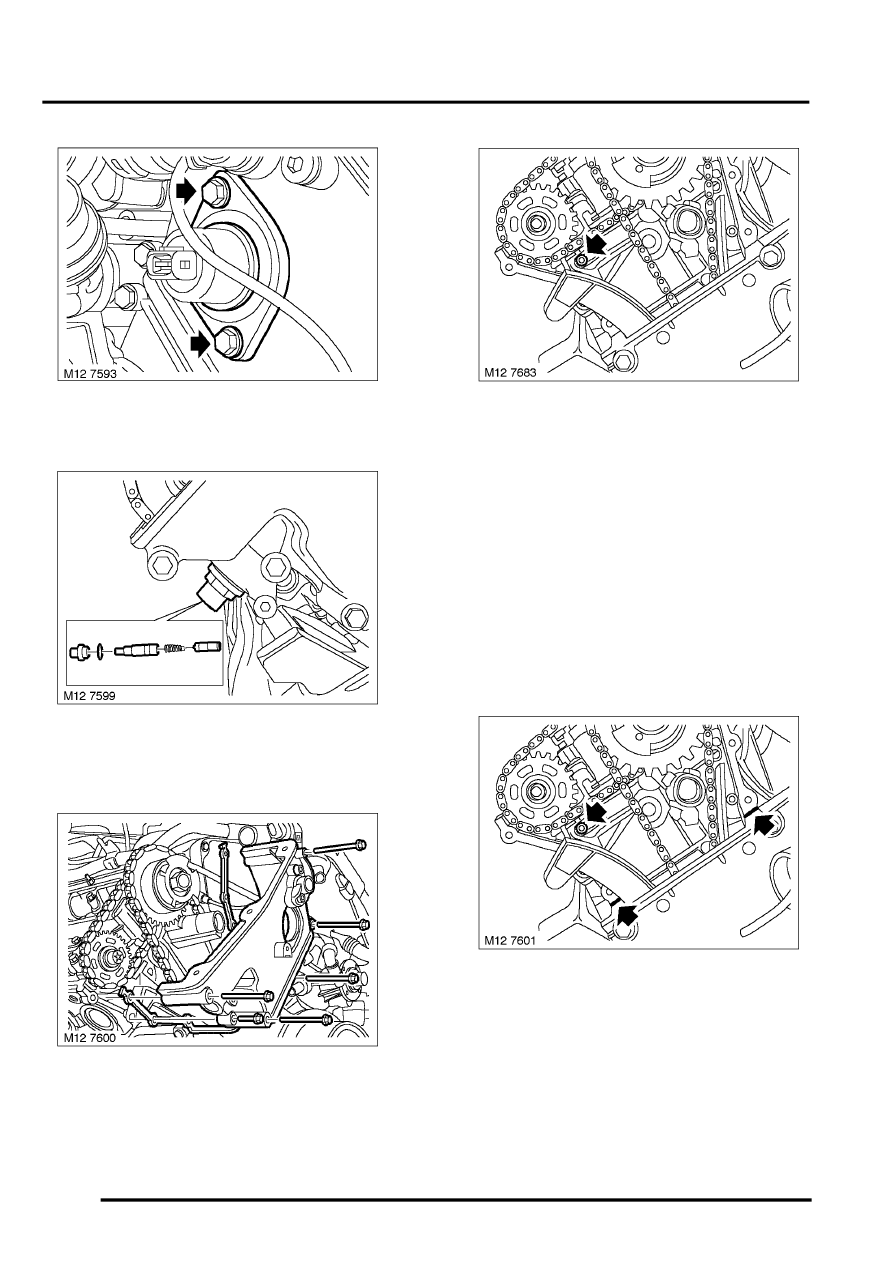

17. Remove 2 bolts securing VCC solenoid seal

and remove seal.

18. Remove chain tensioner from timing gear cover

and discard sealing washer. Separate oil
tensioner body and allow oil to drain.

19. Remove 6 bolts securing timing gear cover to

cylinder head and remove timing gear cover.

20. Discard timing gear cover gasket.

21. Discard timing chain tensioner 'O' ring.

NOTE: Do not carry out further dismantling if
component is removed for access only.

22. Remove bolt securing CMP sensor and remove

sensor.

23. Discard 'O' ring.

Refit

1. Clean CMP sensor and mating face.
2. Fit new 'O' ring to CMP sensor.
3. Fit CMP sensor, fit bolt and tighten to 10 Nm (7

lbf.ft).

4. Clean timing gear cover and mating face, clean

dowels and dowel holes.

5. Fit new timing gear cover gasket.

6. Fit new chain tensioner 'O' ring and apply

sealant, Part No. STC 50550 to areas
illustrated.

7. Fit timing cover, fit and hand tighten 6 bolts.
