Bearings - connecting rods - engine set (page 2 of 2)

ENGINE - V8

OVERHAUL 12-2-77

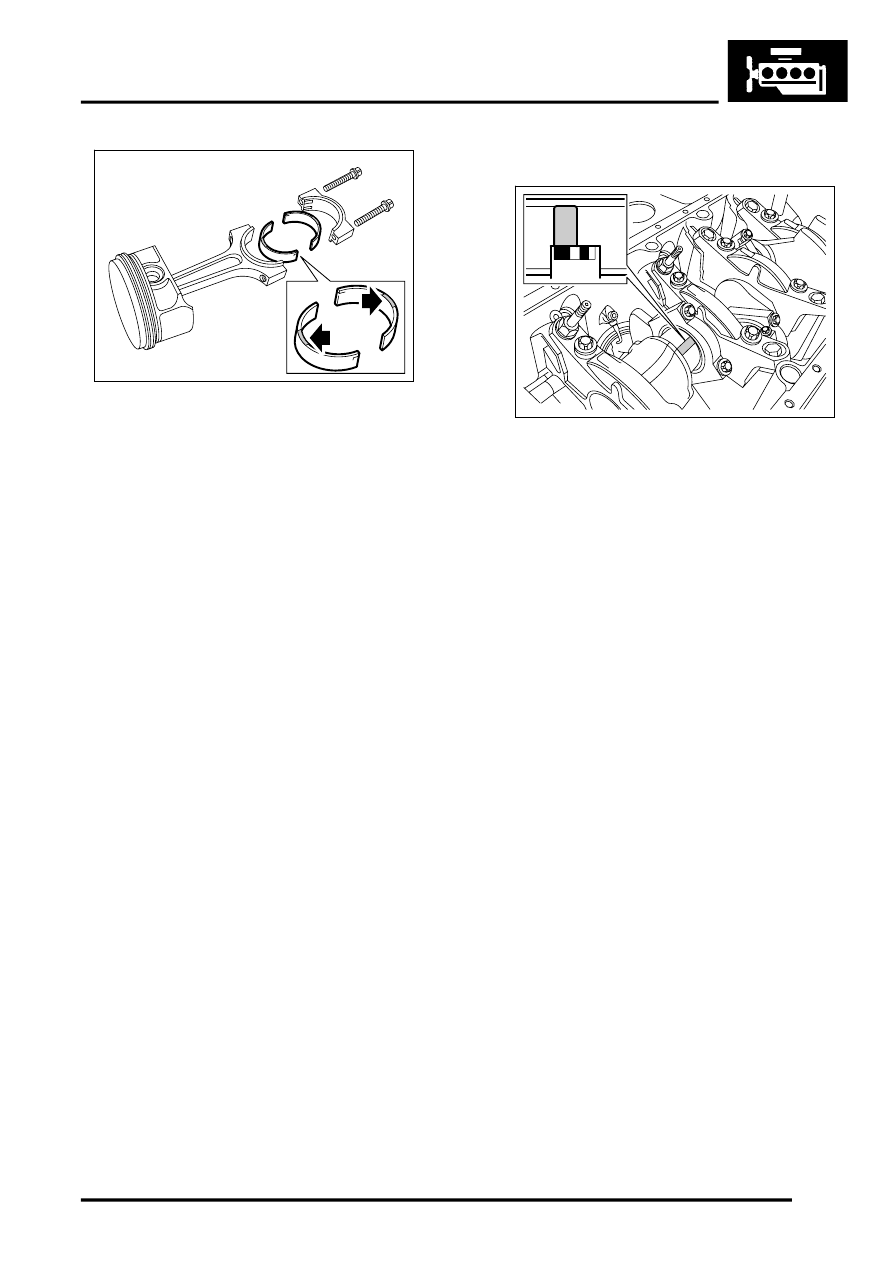

6. Remove bearing shell from connecting rod,

discard the bearing shell.

NOTE: Blue colour coded big-end bearing
shells are fitted to the connecting rods and Red
colour coded big end bearing shells are fitted to
the bearing caps.

7. Repeat above procedure for remaining

connecting rod bearings. Keep big-end bearing
caps in fitted order.

Inspect

1. Wipe big-end journals, new bearing shells,

connecting rods and bearing caps.

2. Measure and record each crankshaft big-end

journal diameter, taking 4 measurements at 90

°



intervals on each journal.


 +

 GENERAL DATA, Engine - V8.

3. Clean and lubricate the original big end bearing

cap bolts.

4. Position crankshaft with journal at BDC.
5. Fit a new BLUE colour coded big-end bearing

shell to the connecting rod.

6. Fit a new RED colour coded big-end bearing

shell to the bearing cap.

7. Pull connecting rod onto big-end journal.
8. Place a strip of Plastigauge across the big-end

journal.

9. Fit big-end bearing cap, ensure reference

marks on connecting rod and the cap are
aligned.

CAUTION: Do not rotate the crankshaft
when plastigauge is being used.

10. Fit the original big end bearing cap bolts and

tighten to 5 Nm (3.7 lbf.ft), then tighten to 20
Nm (15 lbf.ft) and finally, using an angle gauge,
tighten a further 80

°

.

CAUTION: Do not rotate the crankshaft
when plastigauge is being used.

11. Remove bolts securing cap to connecting rod

and remove the bearing cap.

12. Using the scale provided, measure the width of

plastigauge on journal and compare with
bearing clearance.

13. If correct bearing clearance cannot be obtained

with the available bearing shells, the crankshaft
must be replaced.


 +

 GENERAL DATA, Engine - V8.

14. Retain selected bearing shells with connecting

rod and bearing cap.

15. Remove all traces of Plastigauge using clean

engine oil and a cloth.

16. Repeat the above procedure for the remaining

big-end bearings.

17. After completion of big-end bearing clearance

checks, discard original bearing cap bolts.

Reassembly

1. Lubricate crankshaft journals and selected

bearing shells with clean engine oil.

2. Pull connecting rod onto its journal making sure

the bearing shell is located correctly.

3. Fit big-end bearing cap, ensure reference

marks on connecting rod and the cap are
aligned.

4. Clean and lubricate new big-end bearing cap

bolts.

5. Fit the new big end bearing cap bolts and

tighten to 5 Nm (3.7 lbf.ft), then tighten to 20
Nm (15 lbf.ft) and finally, using and angle
gauge, tighten a further 80

°

.

Refit

1. Fit oil pump.



 +

 Engine - V8, OVERHAUL, Pump -

engine oil.

M12 7860

M12 7861

mm

.025

.038

.051

.076
