Pump - secondary air injection (SAI)

EMISSION CONTROL - V8

17-2-6

REPAIRS

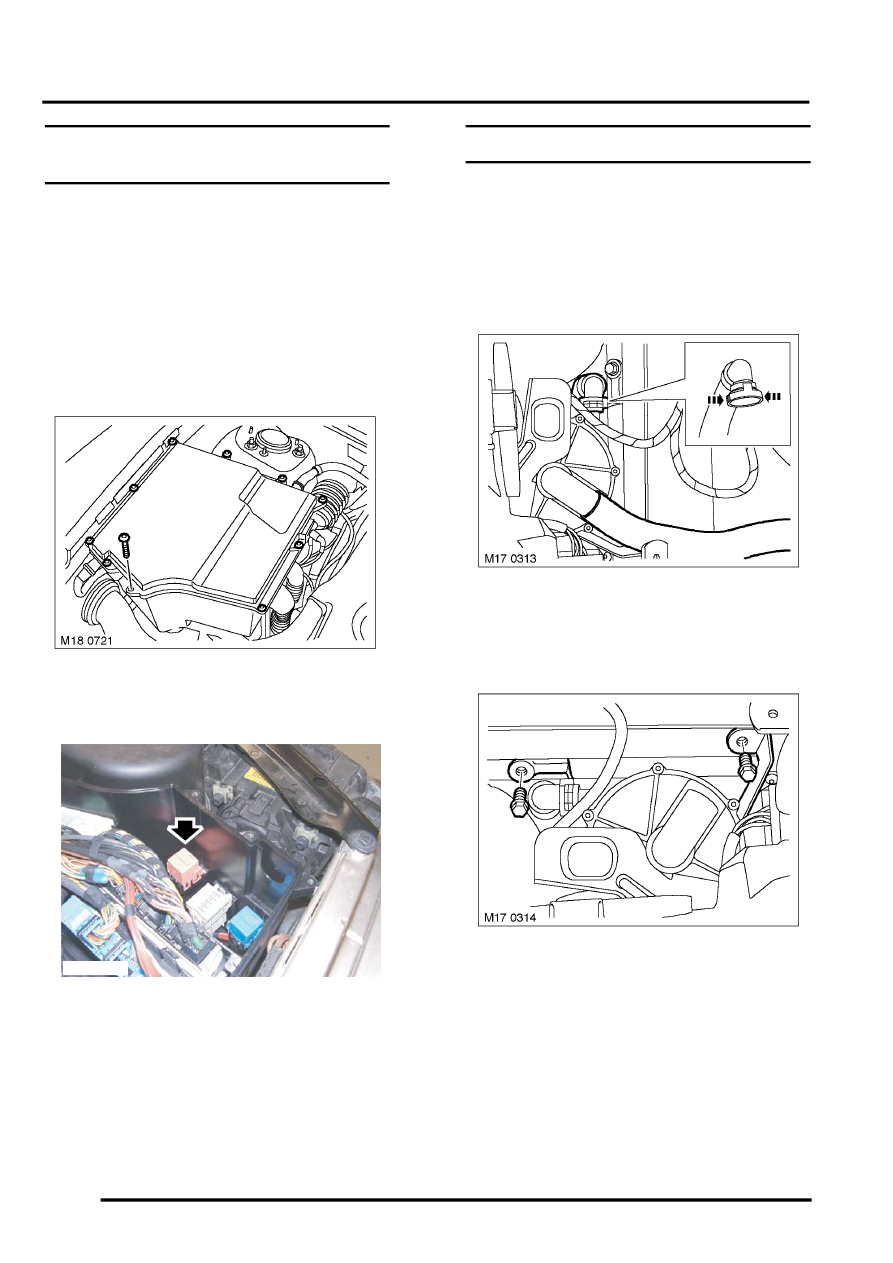

Relay - secondary air injection pump
(SAI)

$% 17.25.06

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Disconnect battery earth lead.

2. Remove 10 Allen screws securing 'E' box cover

and remove cover.

3. Release SAI relay from 'E' box and disconnect

multiplug.

Refit

1. Position SAI relay, connect multiplug and fit

relay to 'E' box.

2. Fit 'E' box cover and tighten Allen screws to 2

Nm (1.5 lbf.ft).

3. Connect battery earth lead.

Pump - secondary air injection (SAI)

$% 17.25.07

Remove

1. Position vehicle on lift.
2. Remove air cleaner housing.

 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Housing - air cleaner.

3. Release clip and disconnect air intake hose

from SAI pump, discard clip.

4. Depress clip and disconnect air outlet hose

from SAI pump

5. Remove SAI pump upper securing bolts.
6. Remove undertray.

 +

 EXTERIOR FITTINGS, REPAIRS,

Undertray - front.

M17 0350A
