Seal - drive shaft - front - RH (page 2 of 4)

DRIVESHAFTS

REPAIRS

47-11

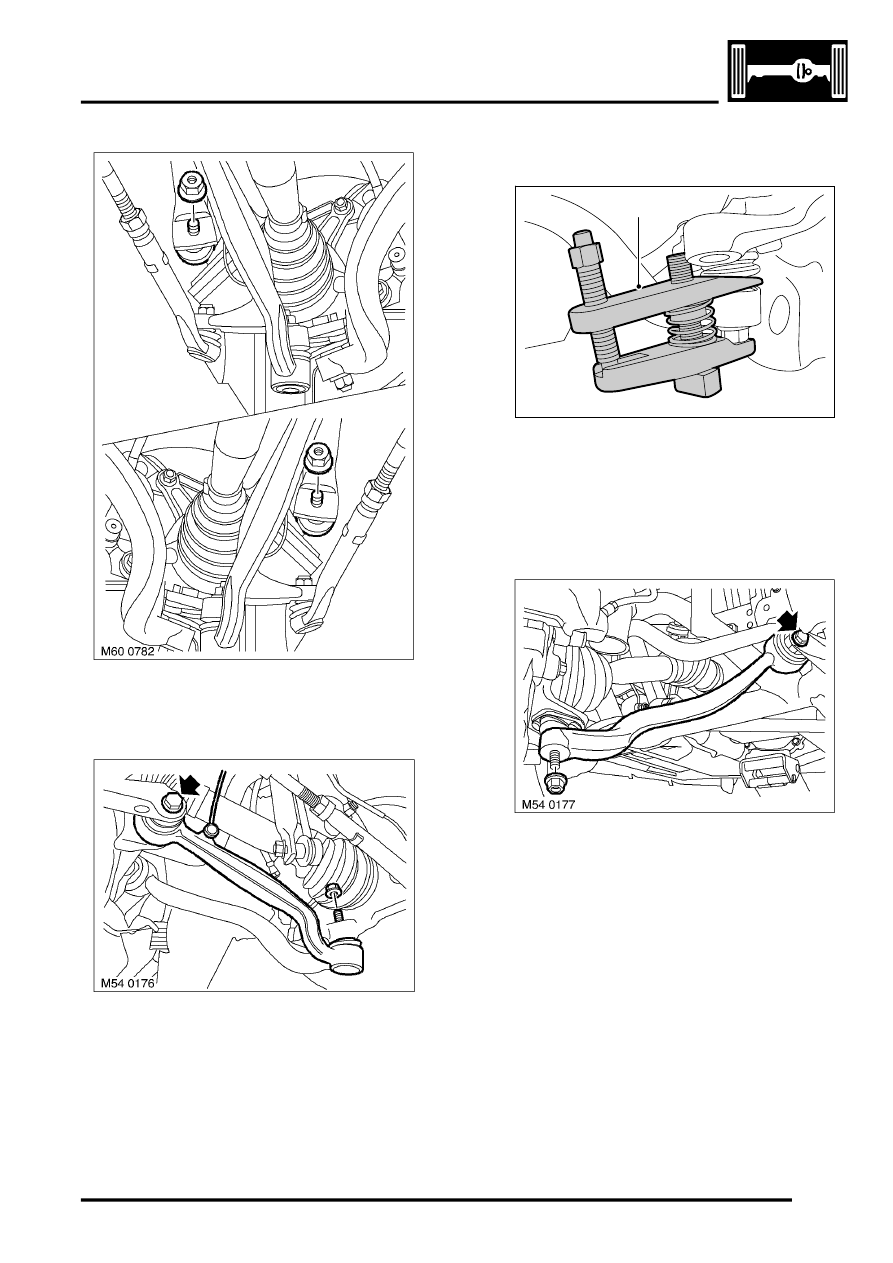

6. Remove nuts securing anti-roll bar links and

release links from anti-roll bar.

7. Remove nut securing height sensor link to

lower arm and release link.

Caution: use an open ended spanner on
flats provided to prevent ball joint rotating.

8. Loosen bolt securing lower arm to subframe

one quarter of a turn.

9. Remove nut securing lower arm ball joint to

hub.

10. Using LRT-54-027 release lower arm ball joint

and disconnect lower arm from hub.

Caution: ensure ball joint seal is not
damaged. A damaged seal will lead to
premature failure of the joint.

11. Loosen bolt securing tie rod to subframe one

quarter of a turn.

12. Remove nut securing tie rod to ball joint.

M60 0787

LRT -54-027
