Propeller shaft - rear (page 2 of 2)

DRIVESHAFTS

47-22

REPAIRS

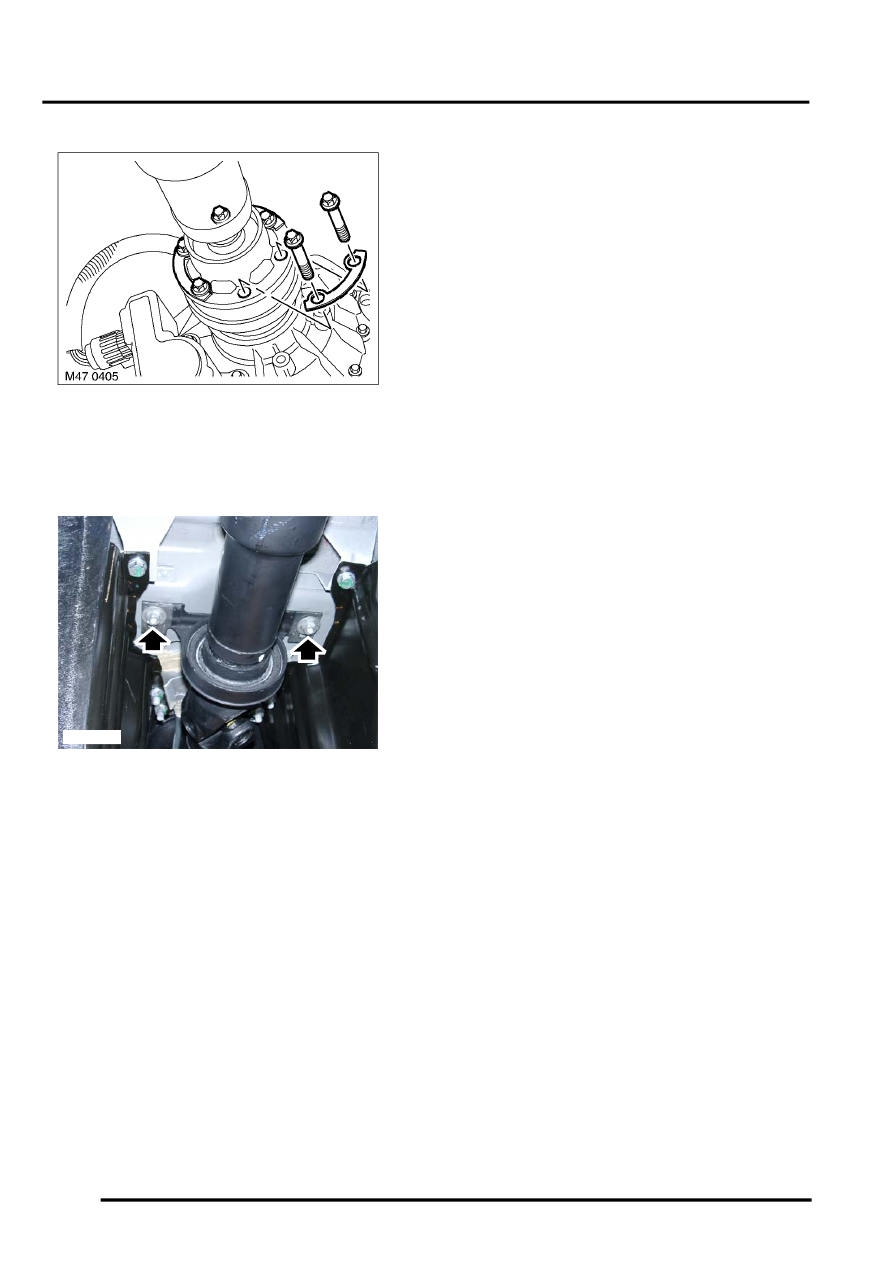

11. Remove 6 Torx bolts securing propeller shaft to

transfer gearbox flange.

12. Release joint from transfer gearbox flange and

support the shaft.

13. Remove 2 nuts securing support bearing and

remove propeller shaft.

Refit

1. Fit propeller shaft, fit nuts securing support

bearing but do not tighten at this stage.

2. Clean propeller shaft joints and mating faces.
3. Fit propeller shaft joints to flanges and align

marks. Tighten Torx bolts securing propeller
shaft to transfer gearbox flange to 85 Nm (63
lbf.ft) and tighten nuts securing propeller shaft
to differential flange to 70 Nm (50 lbf.ft).

4. Tighten nuts securing support bearing to body

to 21 Nm (15 lbf.ft).

Ensure support bearing is not under any
tension before tightening bolts.

5. Fit fuel tank heat shield and secure with screws.
6. Fit centre heat shield and secure with nuts.
7. Petrol models only: Fit LH heat shield and

secure with nuts.

8. Fit exhaust system.

 +

 MANIFOLD AND EXHAUST SYSTEM

- V8, REPAIRS, Exhaust system &
mountings.


 +

 MANIFOLD AND EXHAUST SYSTEM

- Td6, REPAIR, Exhaust system and
mountings.

9. Lower lift.

10. Connect battery earth lead.

M47 0406
