Trim casing - rear door (page 2 of 2)

DOORS

76-1-12 REPAIRS

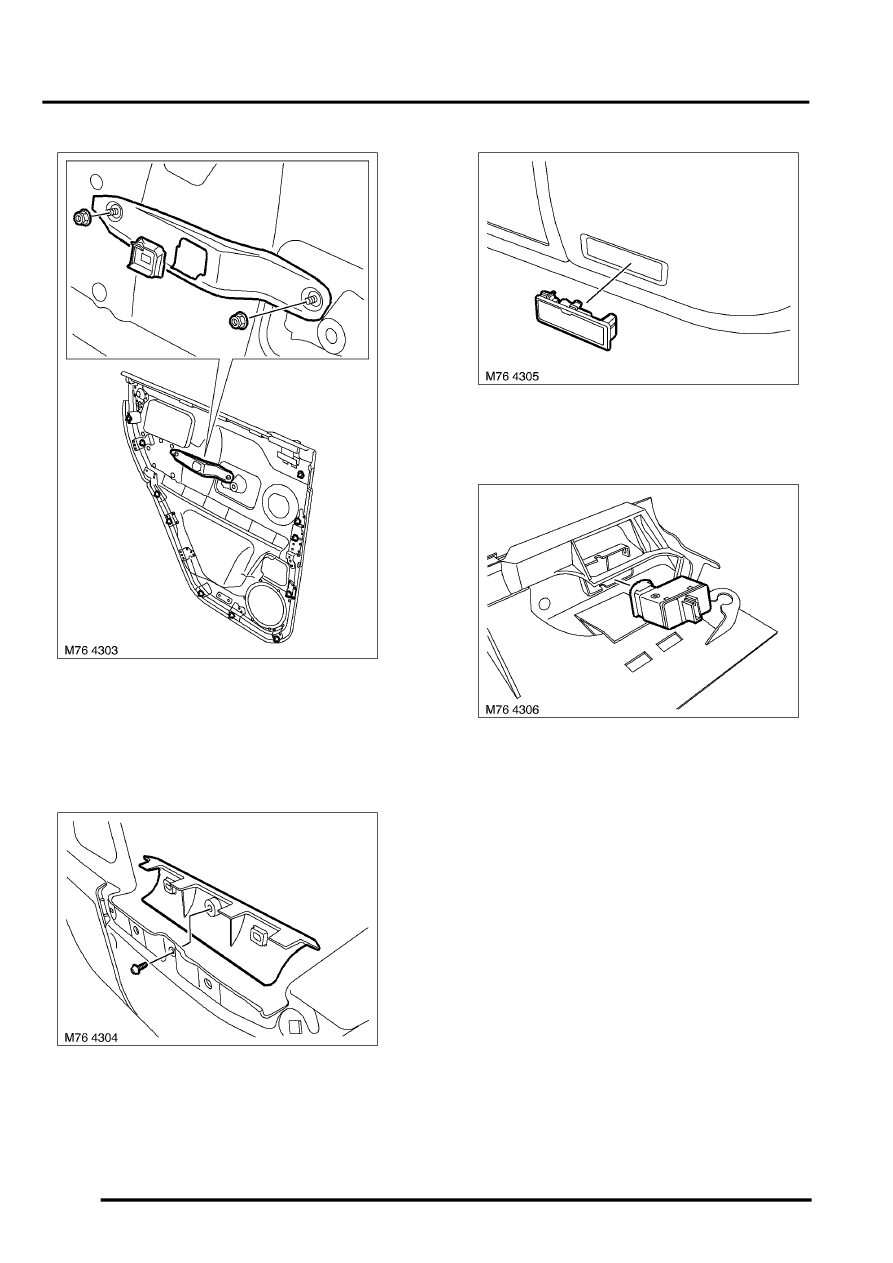

9. Remove 11 clips from trim casing.

10. Remove retaining clip from door handle

reinforcement bracket.

11. Remove 2 nuts securing door handle

reinforcement bracket and remove bracket.

12. Remove Torx screw securing door pocket

finisher to casing. Remove finisher.

13. Depress clip and remove trim casing light

assembly.

14. Carefully release window lift switch from trim

casing.

15. Remove access cover from door casing.

Refit

1. Fit access cover to door casing.
2. Position switch pack to door casing, align and

secure clips.

3. Fit inner door pocket finisher and secure with

screw.

4. Position outer door pocket finisher to clips, fit

nuts and tighten to 3 Nm (2.2 lbf.ft).

5. Position door handle reinforcement bracket, fit

nuts and tighten to 6 Nm (4.4 lbf.ft).

6. Fit and secure clip to reinforcement bracket.
7. Fit door casing retaining clips.
8. Fit speaker to trim casing and secure with Torx

screws.

9. Connect multiplugs.

10. Connect cable to interior door release.
11. Fit rear door trim casing.
12. Fit screws securing door trim casing.
13. Position and secure screw cover.
