Starter motor - V8 (page 2 of 2)

CHARGING AND STARTING

REPAIRS 86-1-13

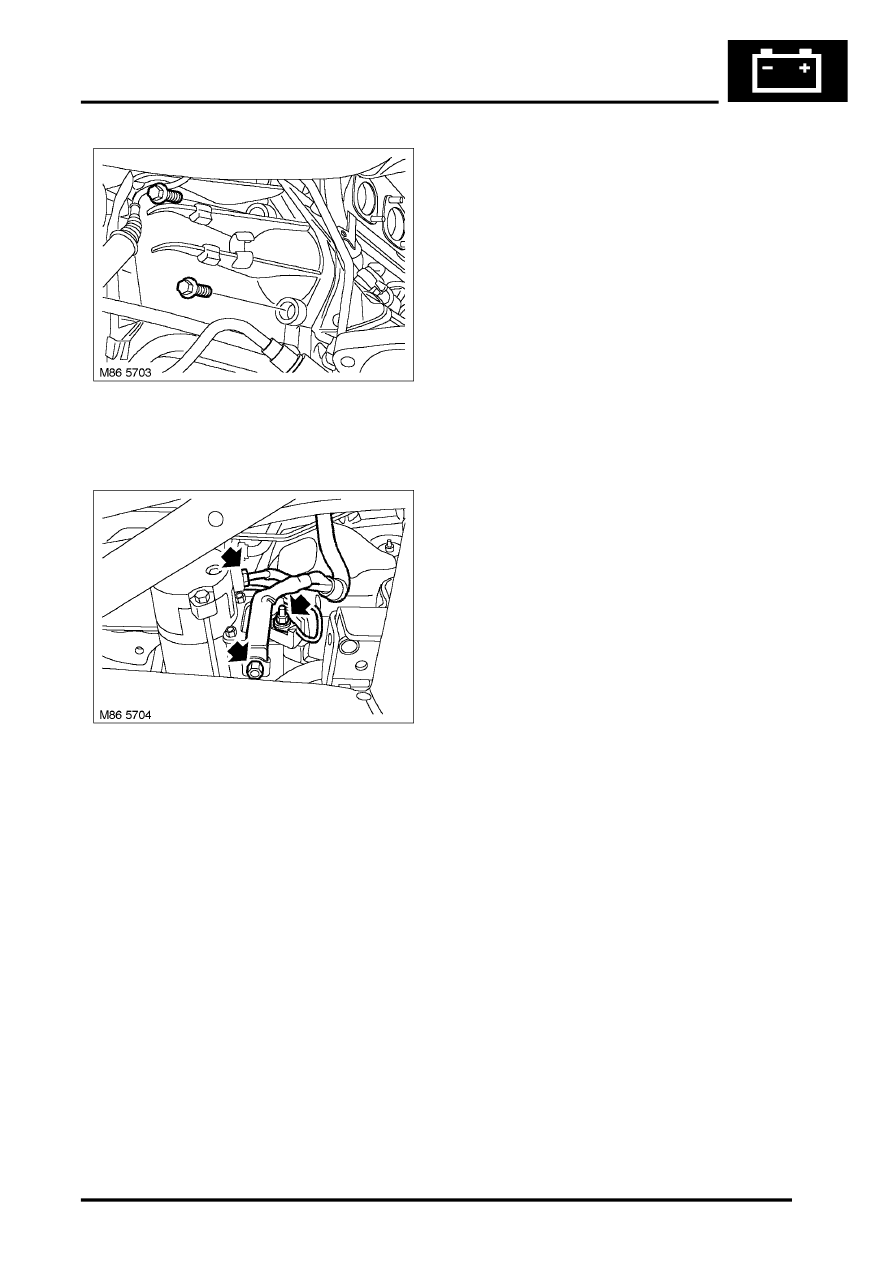

7. Remove 2 bolts and release starter motor.
8. Reposition starter motor to allow access to

electrical connectors.

9. Remove nut and disconnect battery lead from

starter motor.

10. Remove 2 nuts and disconnect remaining leads

from starter motor.

11. Disconnect starter motor breather pipe.
12. Remove starter motor.

Refit

1. Clean starter motor and mating face. Clean

dowel and dowel hole.

2. Connect starter motor breather pipe.
3. Position starter motor, connect starter motor

leads and tighten nuts securing starter motor
leads to 6 Nm (4.4 lbf.ft)

4. Connect battery lead to starter motor and

tighten nut securing battery lead to starter
motor to 15 Nm (11 lbf.ft).

5. Fit starter motor, fit 2 bolts and tighten bolts

securing starter motor to 47 Nm (35 lbf.ft).

6. Fit heat shield, fit 2 bolts and tighten bolts

securing heat shield to starter motor to 10 Nm
(7 lbf.ft).

7. Fit RH exhaust manifold.

 +

 MANIFOLD AND EXHAUST SYSTEM

- V8, REPAIRS, Gasket(s) - exhaust manifold
- RH.

8. Connect 2 cables to terminal post secure with

nut and fit terminal cover.

9. Fit air intake plenum.

 +

 HEATING AND VENTILATION,

REPAIRS, Plenum - air intake.

10. Connect battery earth lead.
