Barrel - lock- ignition switch

CHARGING AND STARTING

86-1-14 REPAIRS

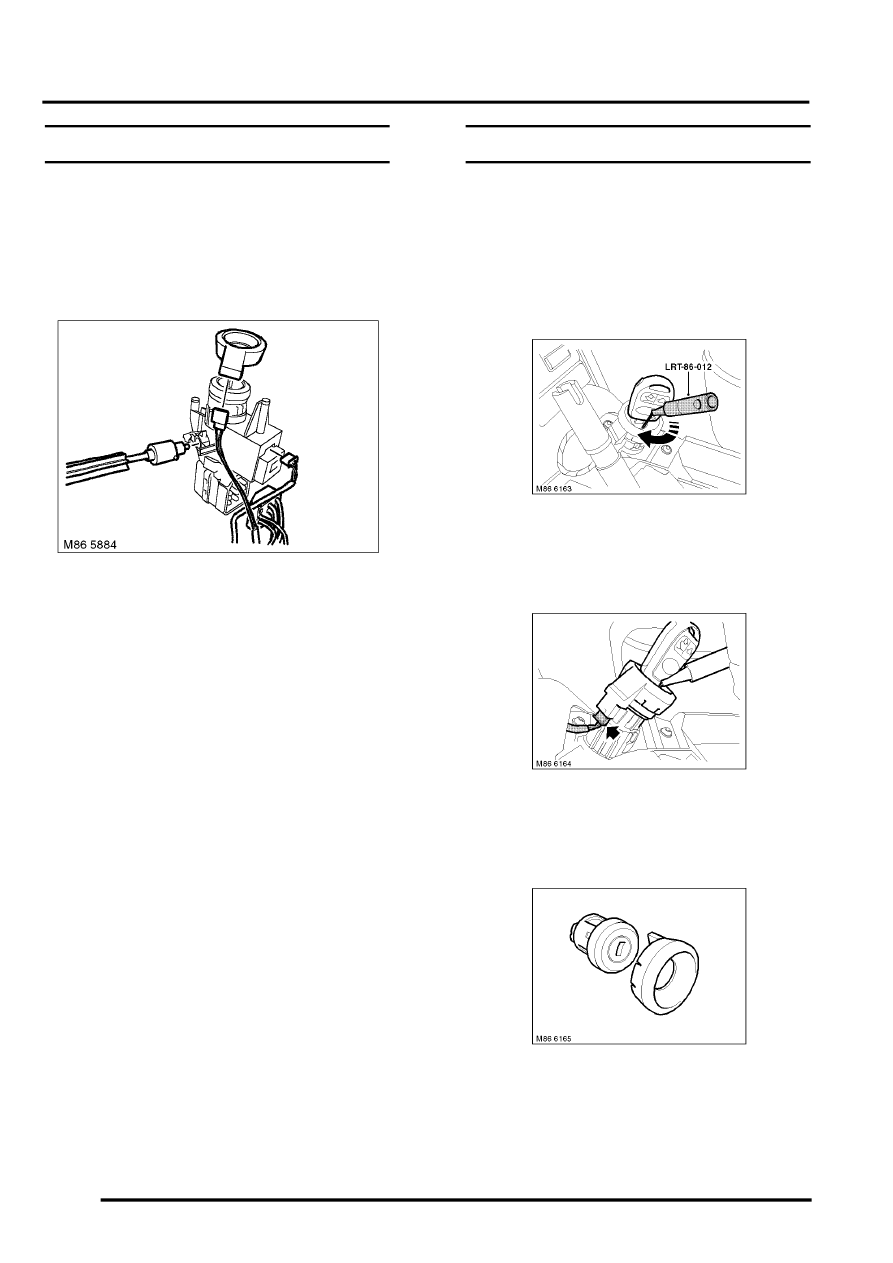

Switch - ignition/starter

$% 86.65.02

Remove

1. Remove centre console.

 +

 INTERIOR FITTINGS, REPAIRS,

Centre console.

2. Disconnect shift interlock cable from ignition

barrel.

3. Disconnect 3 multiplugs from ignition switch

and passive coil. Remove ignition switch.

NOTE: Do not carry out further dismantling if
component is removed for access only.

4. Release and remove passive coil from ignition

switch.

Refit

1. Fit and secure passive coil to ignition switch.
2. Connect multiplugs to passive coil and ignition

switch.

3. Connect shift interlock cable to ignition barrel.
4. Fit centre console.

 +

 INTERIOR FITTINGS, REPAIRS,

Centre console.

Barrel - lock- ignition switch

$% 86.65.14

Remove

1. Remove centre console finisher.

 +

 INTERIOR FITTINGS, REPAIRS,

Finisher - console.

2. Turn key in ignition switch to position 1.

3. Insert LRT-86-012 into ignition barrel access

hole. Carefully turn LRT-86-012 clockwise to
release ignition barrel from ignition switch.

4. Disconnect multiplug from passive coil.
5. Remove ignition barrel from ignition switch.
6. Remove ignition key.

7. Release and remove passive coil from ignition

switch.
