Motor - condenser fan (page 2 of 3)

AIR CONDITIONING

REPAIRS

82-11

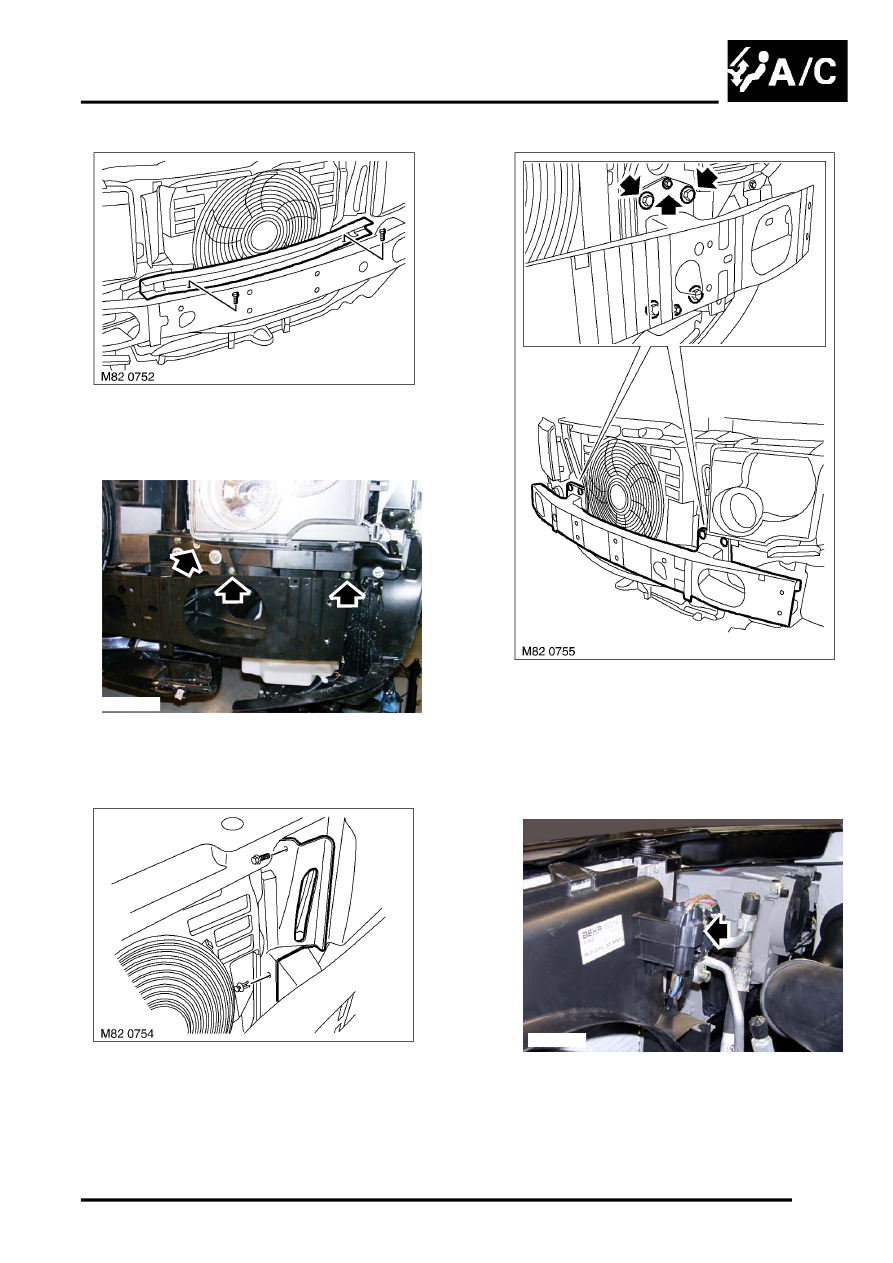

5. Remove 2 screws securing armature extension

and remove extension from armature.

6. Remove 3 bolts securing LH bumper support

bracket. Repeat for RH bracket and remove.

7. Remove screw and scrivet securing LH air

intake deflector, repeat operation on RH.
Remove deflectors.

8. Remove 8 nuts and 4 bolts securing armature.

Cut 2 cable ties and release harness, remove
armature.

NOTE: Do not carry out further dismantling if
component is removed for access only.

9. Disconnect multiplug from condenser cooling

fan motor.

M82 0753

M26 0846
