Oil cooler - KV6 models

STEERING

57-10

REPAIRS

14. Remove clips from PAS oil cooler.

Refit

1. Clean cooler mounting points.
2. Fit clips to PAS cooler.
3. Fit PAS oil cooler to vehicle.
4. Connect quick release pipe fitting.
5. Align PAS pipe bracket, fit bolt and tighten to 10

Nm (7 lbf.ft).

6. Fit bolt to clip securing PAS pipe to RH turret,

tighten to 10 Nm (7 lbf.ft).

7. Fit PAS reservoir to mounting bracket.
8. Clean PAS fluid reservoir around filler cap and

fluid level indicators.

9. Fit PAS return hose to reservoir and secure

clip.

10. Td4 models: Fit intercooler outlet hose and

tighten clips.

11. Td4 models: Fit intake duct to body and duct

assembly.


 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Ducting - intake assembly.

12. Td4 models: Fit engine oil dipstick.
13.  Fit engine acoustic cover if fitted.



 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic - Up to 02.5 Model Year.

14. Connect battery earth lead.
15. Bleed PAS system.



 +

 STEERING, ADJUSTMENTS, Power

assisted steering (PAS) system - bleed.

Oil cooler - KV6 models

$% 57.15.11

Remove

1. Remove front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front - up to 04MY.

2. Position container below PAS pipes to catch

fluid spillage.

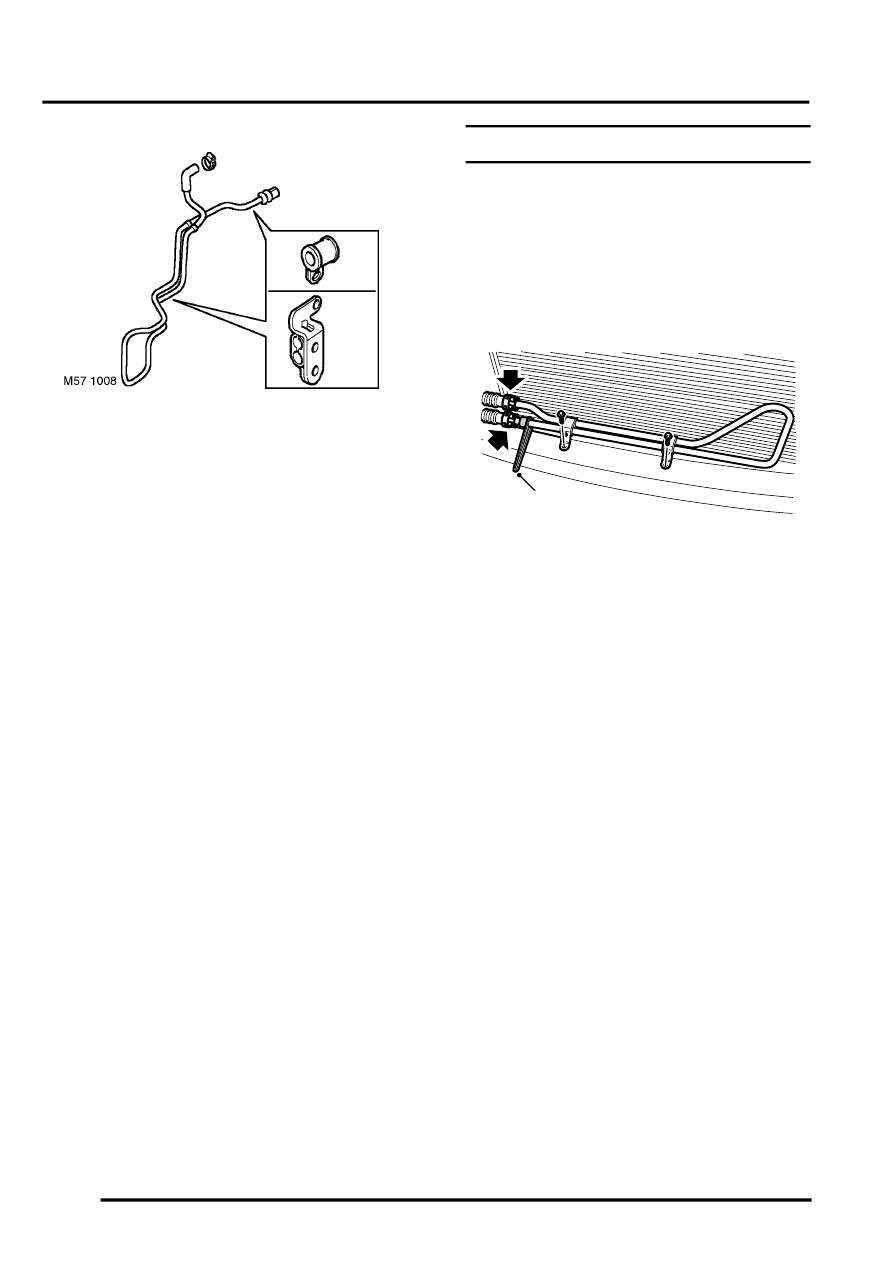

3. Using LRT-57-044  release and disconnect

PAS hoses from oil cooler.

4. Remove 2 bolts and remove PAS fluid cooler.

Refit

1. Fit fluid cooler and tighten bolts to 10 Nm (7

lbf.ft).

2. Clean connections.
3. Connect hoses to fluid cooler.
4. Fit front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front - up to 04MY.

5. Bleed PAS system.



 +

 STEERING, ADJUSTMENTS, Power

assisted steering (PAS) system - bleed.

M57 1204

LRT-57-044
