Power steering rack

STEERING

REPAIRS

57-5

REPAIRS

Power steering rack

$% 57.10.01

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove front road wheels.

3. Remove and  discard nuts securing track rod

ball joints to steering arms.

4. Fit an M12 nut to each ball pin, flush with end of

each pin.

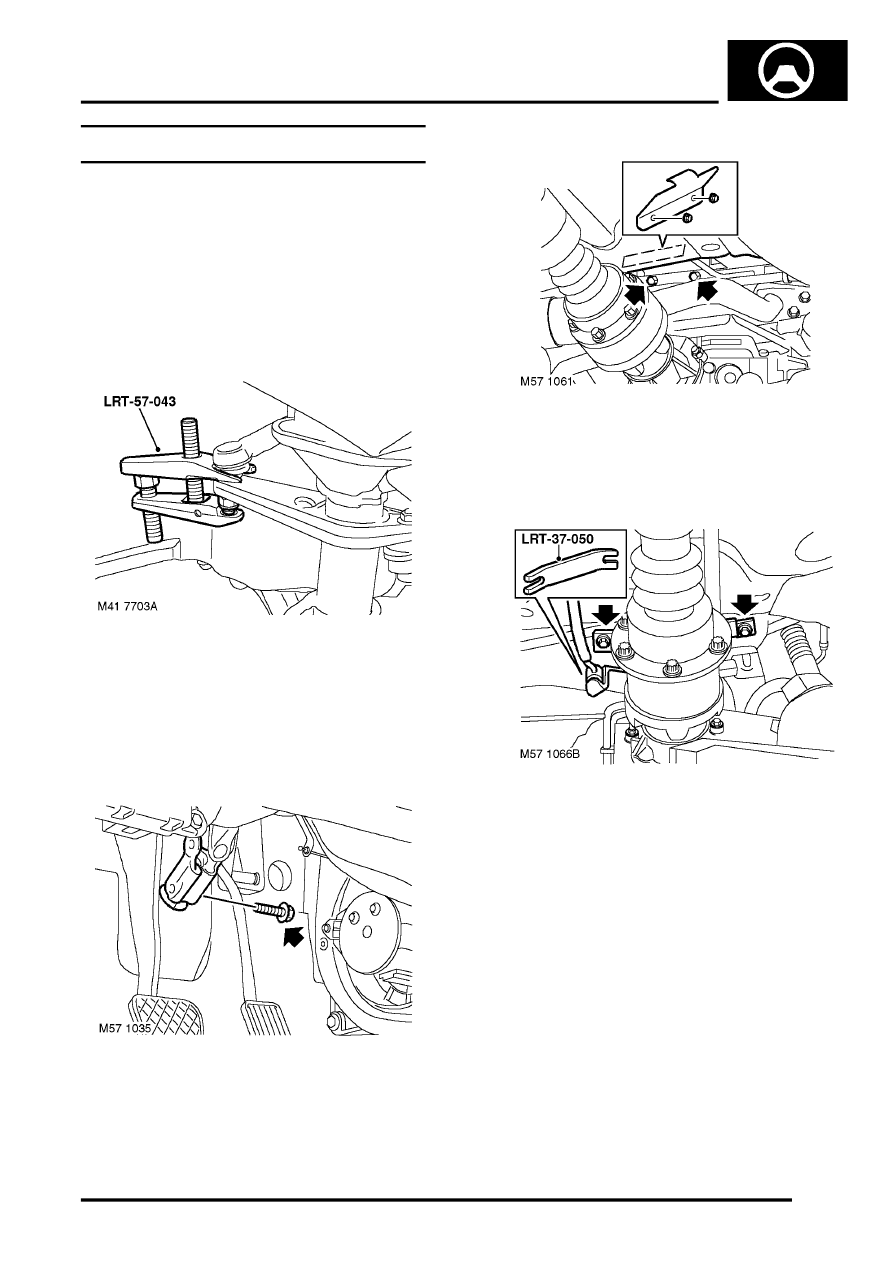

5. Using LRT-57-043, separate ball pins from RH

and LH steering arms. Remove M12 nuts and
release ball pins from steering arms.

6. Remove pinch bolt securing steering column to

PAS rack pinion.

7. KV6 models: Remove 2 nuts securing steering

rack heat shield and remove heat shield.

8. KV6 models: Remove 2 bolts securing coolant

rail to cylinder block.

9. Td4 manual models: Using tool LRT-37-050

release gear change rods from gear change
linkage.

10. Td4 manual models: Remove 2 bolts securing

gearchange linkage to bulkhead and tie aside.
