Anti roll bar

FRONT SUSPENSION

REPAIRS

60-1

FRONT SUSPENSION

REPAIRS

Anti roll bar

$% 60.10.01

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove road wheel(s).
3. Remove underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

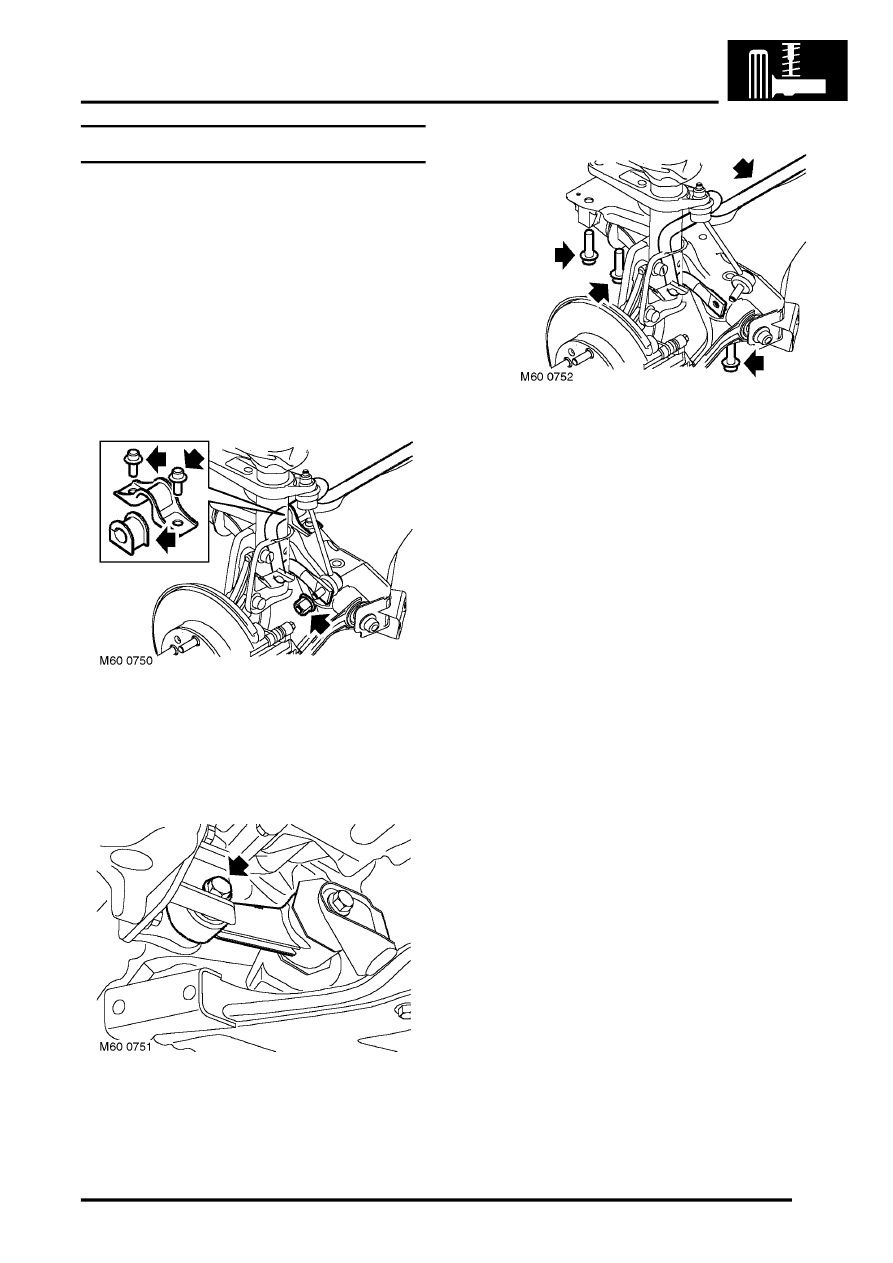

4. Using a backing spanner, remove 2 nuts

release anti-roll bar links from anti-roll bar.

5. Remove 4 bolts securing anti-roll bar saddle

clamps to subframe, collect saddle clamps and
rubber bushes.

6. Remove bolt securing engine tie bar to sump.
7. Support the weight of front subframe.

8. Remove 4 bolts securing both lower arm rear

bush housings.

9. Remove and discard 2 bolts securing front

subframe to body.

10. Lower front subframe to release anti-roll bar.
11. Remove anti-roll bar.

Refit

1. Position anti-roll bar.
2. Raise front subframe and align to body.
3. Fit new bolts securing front subframe to body

and tighten to 190 Nm (140 lbf.ft).

4. Fit  bolts securing  lower arm rear bush

housings and tighten to 105 Nm (77 lbf.ft).

5. Align engine tie bar and tighten bolts to 100 Nm

(74 lbf.ft).

6. Position anti-roll bar rubbers and saddle

clamps.

7. Fit saddle clamp bolts and tighten to 23 Nm (17

lbf.ft).

8. Align anti-roll bar links to anti-roll bar, fit new

nuts and tighten using a backing spanner to  45
Nm (33 lbf.ft).

9. Fit underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

10. Fit road wheel(s) and tighten nuts to 115  Nm

(85 lbf.ft).

11. Remove stands and lower vehicle.
