ENGINE - K SERIES KV6

OVERHAUL 12-3-109

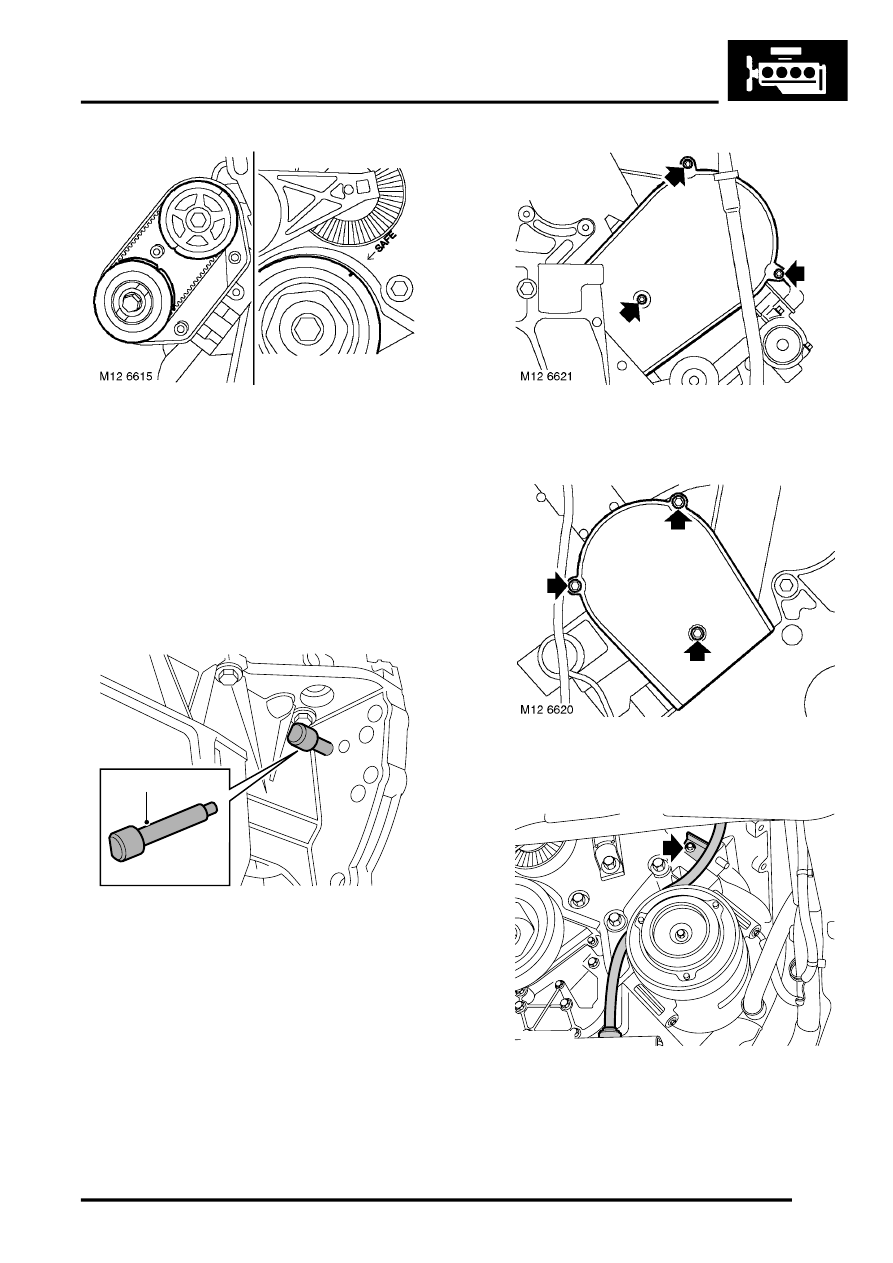

13. Using a socket on crankshaft pulley bolt, rotate

crankshaft in a clockwise direction and align the
engine "SAFE" position - notch on crankshaft
pulley aligned to the "ARROW" on front
mounting plate. Check that the timing marks on
the rear camshaft gears are aligned as
illustrated.

CAUTION: Do not use the camshaft gear
bolts or timing belts to rotate the
crankshaft. Do not use the arrow on the oil
pump body as a timing reference.

14. Insert timing pin LRT-12-232 through hole

immediately adjacent to side of lower
crankcase ensuring that pin is located in hole in
drive plate.

15. Remove 3 bolts securing camshaft timing belt

LH front cover and remove cover.

16. Remove 3 bolts securing camshaft timing belt

RH front cover and remove cover.

17. Remove bolt securing dipstick tube to cylinder

block.

18. Depress locking collar, release and remove

dipstick tube from engine sump.

LRT-12-232

M12 7927

M12 6672
