Headlamps - pair - align beam - from 04MY (LIGHTING)

LIGHTING

ADJUSTMENTS

86-2-1

LIGHTING

ADJUSTMENTS

Headlamps - pair - align beam - up to
04MY

$% 86.40.17

Check

1. Align beam setting equipment to headlamp.
2. Switch on headlamps. Headlamp setting

l

Non NAS models: 1.2% below horizontal
and parallel.

l

NAS models: 0.4% below horizontal and
parallel.

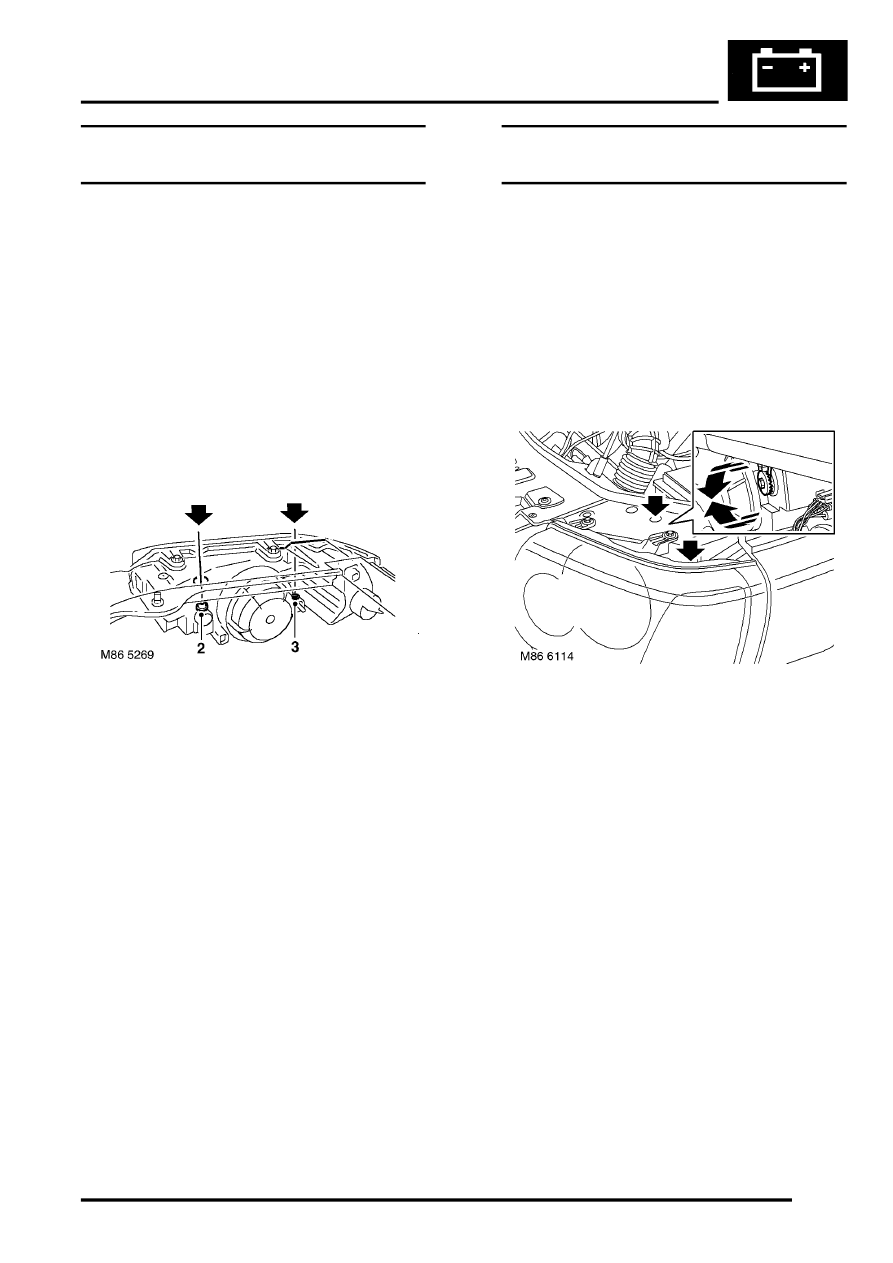

Adjust

1. Adjust headlamp using a 6 mm Allen key.
2. Turn Allen screw for vertical alignment.
3. Non NAS models: Turn Allen screw for

horizontal alignment.

4. Align beam setting equipment to 2nd

headlamp.

5. Adjust 2nd headlamp as detailed above.
6. Switch off headlamps and remove beam setting

equipment.

Headlamps - pair - align beam - from
04MY

$% 86.40.17

Check

1. Align beam setting equipment to headlamp.
2. Switch on headlamps. Headlamp setting:

l

Non NAS models: 1.2% below horizontal
and parallel.

l

NAS models: 0.4% below horizontal and
parallel.

Adjust

1. Rotate inboard adjuster for vertical alignment.
2. Non NAS models: Rotate outboard adjuster

for horizontal alignment.

NOTE: The outboard adjuster is accessible via
a slot in rear face of headlamp.

3. Align beam setting equipment to 2nd

headlamp.

4. Adjust 2nd headlamp as detailed above.
5. Switch off headlamps and remove beam setting

equipment.
