Drive belt - K1.8

STEERING

REPAIRS

57-11

Drive belt - K1.8

$% 57.20.02

Remove

1. Disconnect battery earth lead.
2. Turn steering on RH lock.

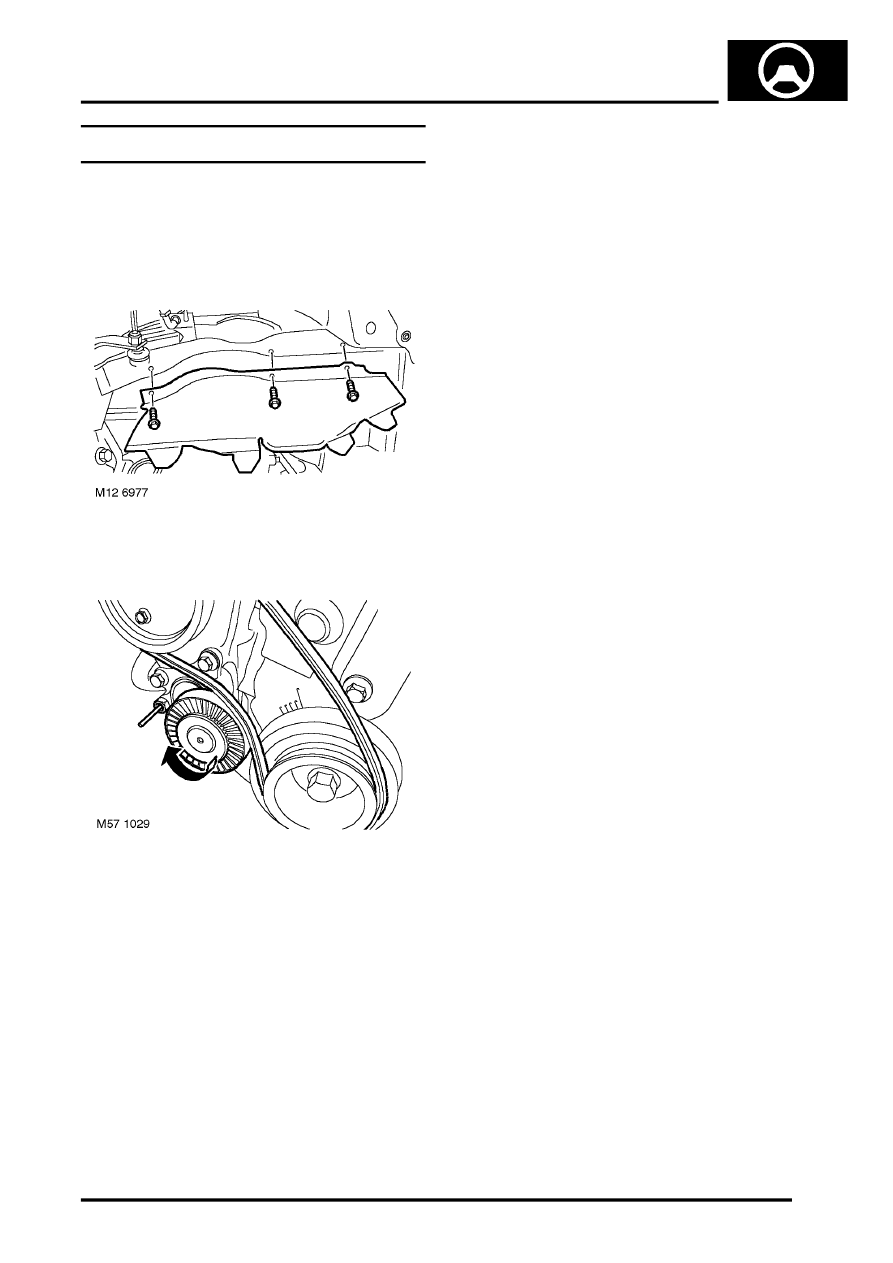

3. Remove 3 bolts securing RH splash shield to

body and remove shield.

4. Fit a 13 mm spanner to hexagon on belt

tensioner and rotate fully clockwise to release
tension on drive belt.

5. To hold tensioner in this position, fit a suitable

pin, not exceeding 3 mm diameter, through
centre of hexagon into tensioner backplate.

6. Remove and discard drive belt.

Refit

1. Clean drive belt pulley grooves and ensure

grooves are not damaged.

2. Fit drive belt. Ensure belt is located correctly in

pulley grooves.

3. Release tension, remove retaining pin and

lower tensioner pulley onto drive belt.

4. Fit splash shield and secure with bolts.
5. Straighten steering.
6. Connect battery earth lead.
