Camshaft timing belt cover - RH front

ENGINE - K SERIES KV6

12-3-66 REPAIRS

40. Fit bolt and nut and bolt securing alternator to

front mounting plate and tighten to 45 Nm (33
lbf.ft).

41. Connect alternator multiplug.
42. Connect battery lead to alternator, fit and

tighten nut to 8 Nm (6 lbf.ft), fit terminal cover.

43. Position PAS pump to front mounting plate, fit

and tighten bolts to 25 Nm (18 lbf.ft).

44. Position PAS pipe to engine front mounting

plate, fit and tighten bolt to 25 Nm (18 lbf.ft).

45. Clean PAS pump pulley mating faces.
46. Position PAS pump pulley, fit and tighten Torx

screws to 9 Nm (7 lbf.ft).

47. Position lower engine steady to sump

mounting, fit and tighten bolt to 100 Nm (74
lbf.ft).

48. Tighten bolt securing lower engine steady to

subframe to 100 Nm (74 lbf.ft).

49. Clean LH rear timing belt cover.
50. Position LH rear timing belt cover, fit and

tighten bolts to 4 Nm (3 lbf.ft).

51. Clean RH rear timing belt cover.
52. position RH rear timing belt cover, fit bolts and

tighten to 4 Nm (3 lbf.ft).

53. Position heat shield, fit bolts and tighten M6 bolt

to 9 Nm (7 lbf.ft) and M8 bolt to 25 Nm (18 lbf.ft).

54. Fit inlet manifold chamber.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber - up to 03MY.


 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber - from 03MY.

55. Fit RH road wheel and tighten nuts to 115 Nm

(85 lbf.ft).

56. Fit ancillary drive belt.



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - KV6.

Camshaft timing belt cover - RH front

$% 12.65.39

Remove

1. Disconnect battery earth lead.
2. Remove ancillary drive belt.



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - KV6.

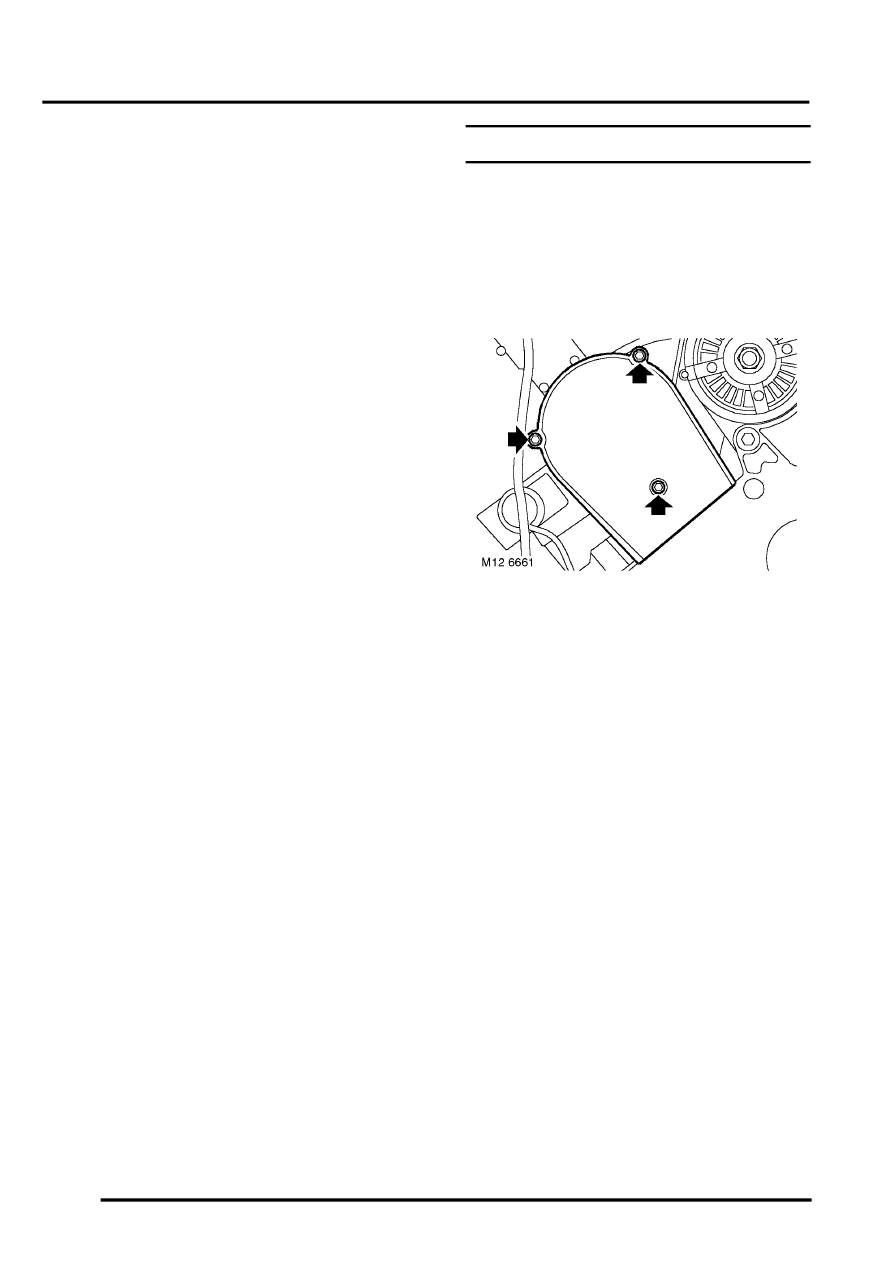

3. Remove 3 bolts securing camshaft timing belt

RH front cover and remove cover.

Refit

1. Clean RH front timing belt cover.
2. Position RH front timing belt cover, fit and

tighten bolts to 4 Nm (3 lbf.ft).

3. Fit ancillary drive belt.



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - KV6.

4. Connect battery earth lead.
