Camshaft timing belt cover - LH front

ENGINE - K SERIES KV6

REPAIRS 12-3-67

Camshaft timing belt cover - LH front

$% 12.65.41

Remove

1. Disconnect battery earth lead.
2. Remove ancillary drive belt.

 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - KV6.

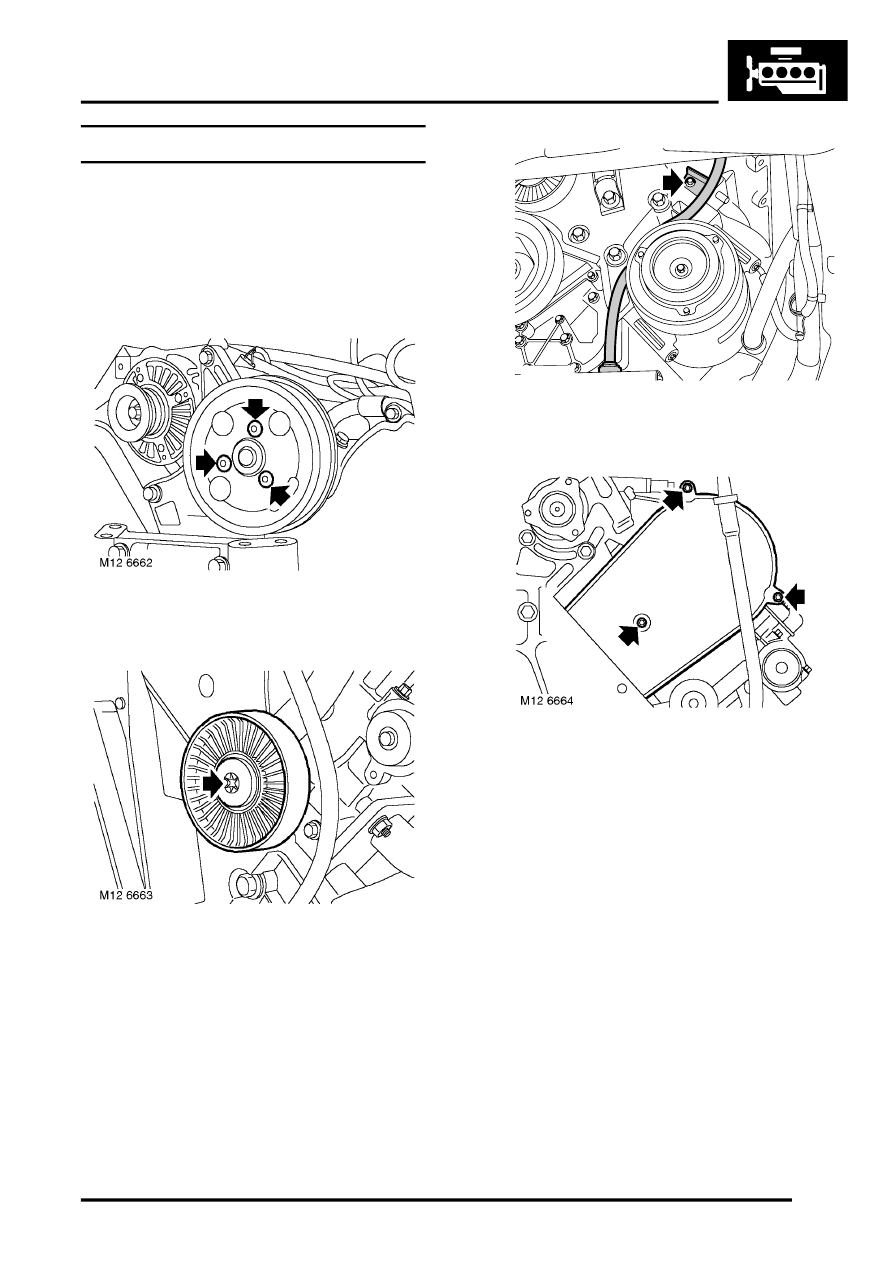

3. Remove 3 Torx screws securing PAS pump

pulley, and remove pulley.

4. Remove Torx screw securing idler pulley to

front mounting plate and remove pulley.

5. Remove bolt securing dipstick tube to cylinder

block.

6. Remove 3 bolts securing camshaft timing belt

LH front cover and remove cover.

Refit

1. Clean LH front timing belt cover.
2. Position LH front timing belt cover, fit and

tighten bolts to 4 Nm (3 lbf.ft).

3. Position dipstick tube bracket to cylinder block

and tighten bolt to 9 Nm (7 lbf.ft).

4. Clean idler pulley, position pulley to engine

front mounting plate and tighten Torx bolt to 45
Nm (33 lbf.ft).

5. Position PAS pump pulley, fit and tighten Torx

screws to 9 Nm (7 lbf.ft).

6. Fit ancillary drive belt

 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - KV6.

7. Connect battery earth lead.

M12 6672
