Camshaft timing belt cover - RH rear

ENGINE - K SERIES KV6

12-3-68 REPAIRS

Camshaft timing belt cover - LH rear

$% 12.65.46

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

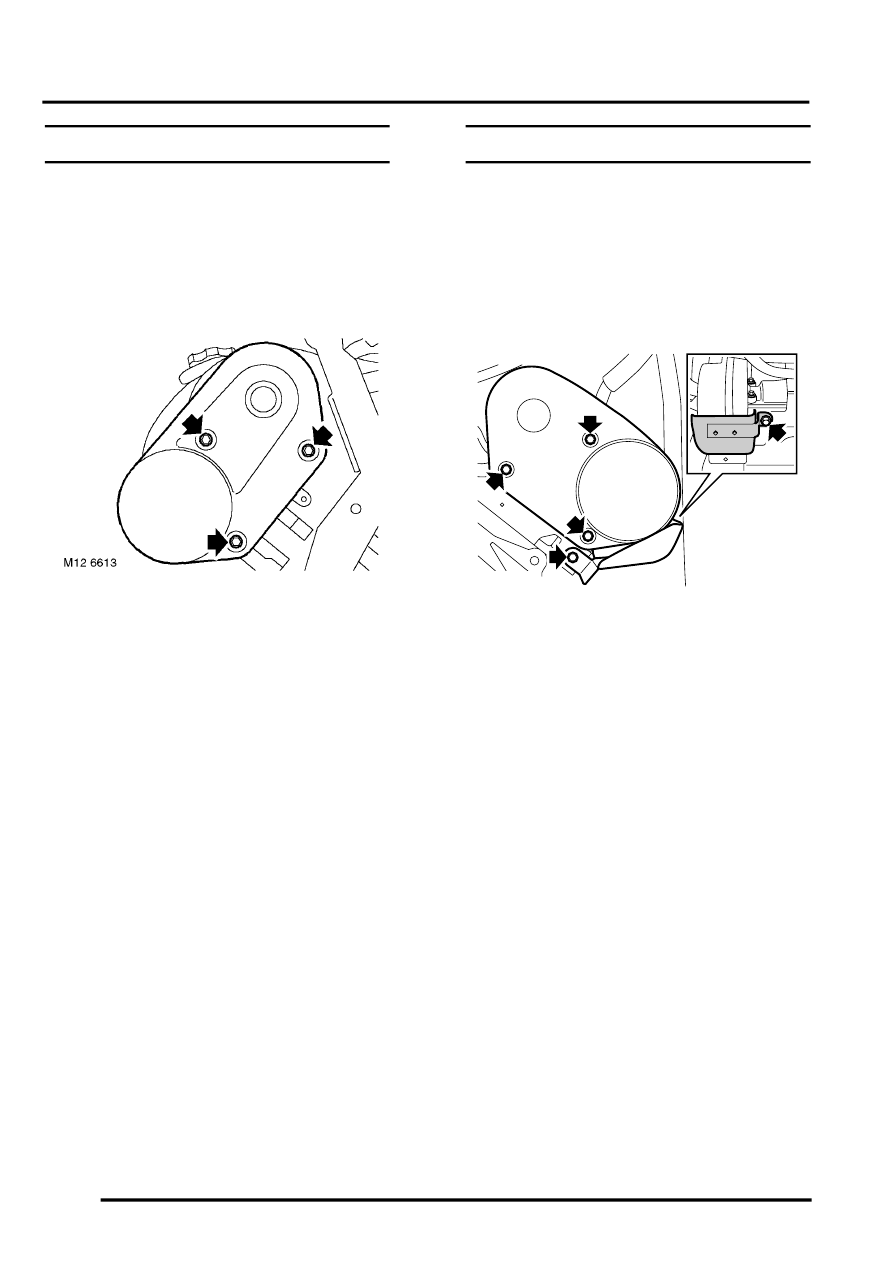

3. Remove 3 bolts securing LH rear timing belt

cover and remove cover.

Refit

1. Clean LH rear timing belt cover.
2. Position LH rear timing belt cover, fit bolts and

tighten to 4 Nm (3 lbf.ft).

3. Fit engine acoustic cover.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

4. Connect battery earth lead.

Camshaft timing belt cover - RH rear

$% 12.65.47

Remove

1. Disconnect battery earth lead.
2. Remove inlet manifold chamber.

 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber - up to 03MY.

3. Remove 2 bolts securing RH rear timing belt

cover heat shield to cylinder head and remove
heat shield.

4. Remove 3 bolts securing RH rear timing belt

cover and remove cover.

Refit

1. Clean RH rear timing belt cover.
2. Position RH rear timing belt cover, fit bolts and

tighten to 4 Nm (3 lbf.ft).

3. Position heat shield, fit bolts and tighten M6 bolt

to 9 Nm (7 lbf.ft) and M8 bolt to 25 Nm (18 lbf.ft).

4. Fit inlet manifold chamber.

 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber - up to 03MY.

5. Connect battery earth lead.

M12 6694
