Camshaft timing belt (page 4 of 8)

ENGINE - K SERIES KV6

REPAIRS 12-3-61

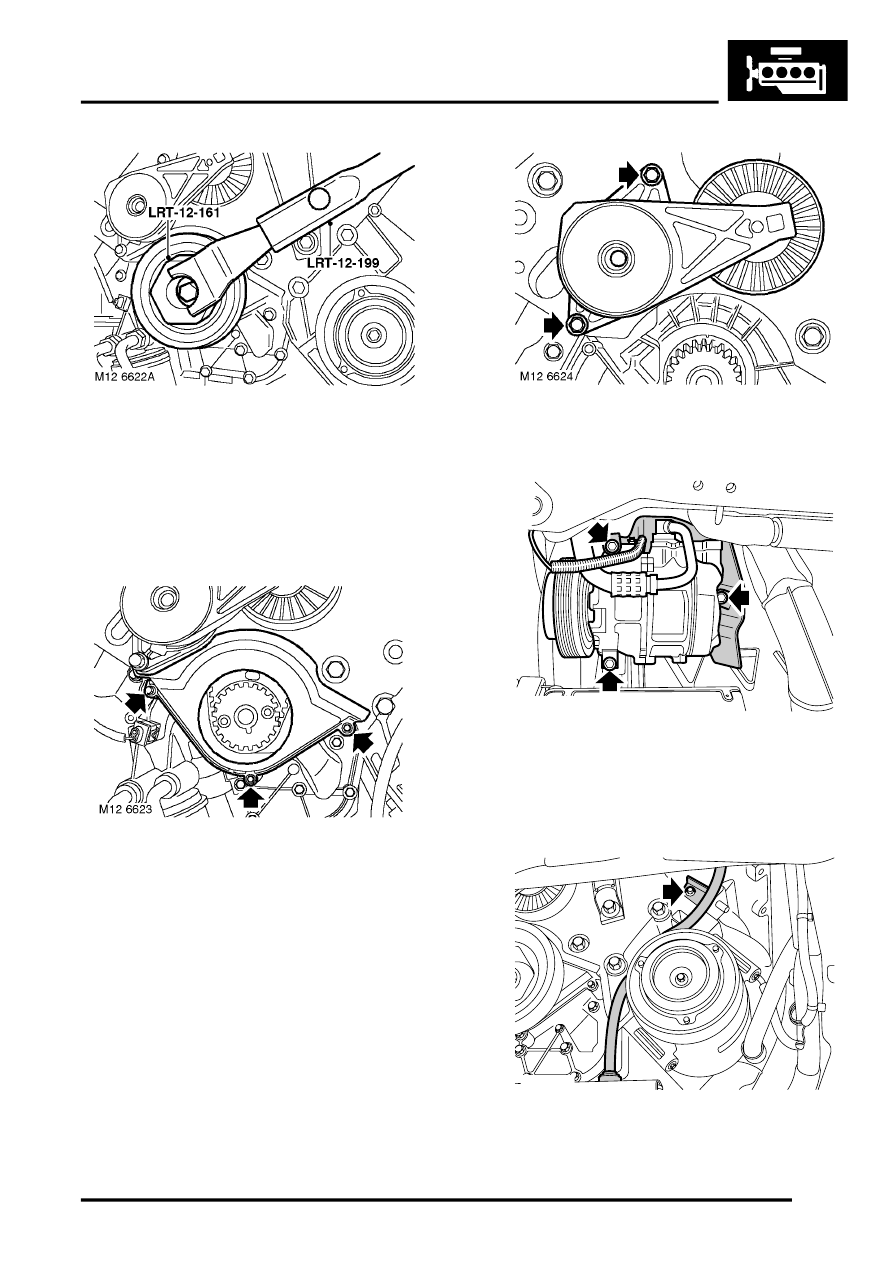

24. Insert LRT-12-161 with LRT-12-199 into

crankshaft pulley, loosen and remove pulley
bolt.

CAUTION: Ensure crankshaft does not
rotate during above operation.

25. Remove tools LRT-12-161 and LRT-12-199

from crankshaft pulley, remove pulley.

26. Remove 3 bolts securing camshaft timing belt

lower cover to cylinder block and remove cover.

27. Remove 2 bolts securing ancillary drive belt

tensioner and remove tensioner.

28. Note fitted position of heat shield on A/C

compressor and remove 3 bolts securing A/C
compressor to front mounting plate and
cylinder block. Release A/C compressor and
heat shield and position aside.

29. Remove bolt securing dipstick tube to cylinder

block.

M12 6626

M12 6672
