Camshaft timing belt (page 3 of 8)

ENGINE - K SERIES KV6

12-3-60 REPAIRS

16. Remove lower bolt and upper nut and bolt

securing alternator to front mounting plate.

17. Remove alternator.

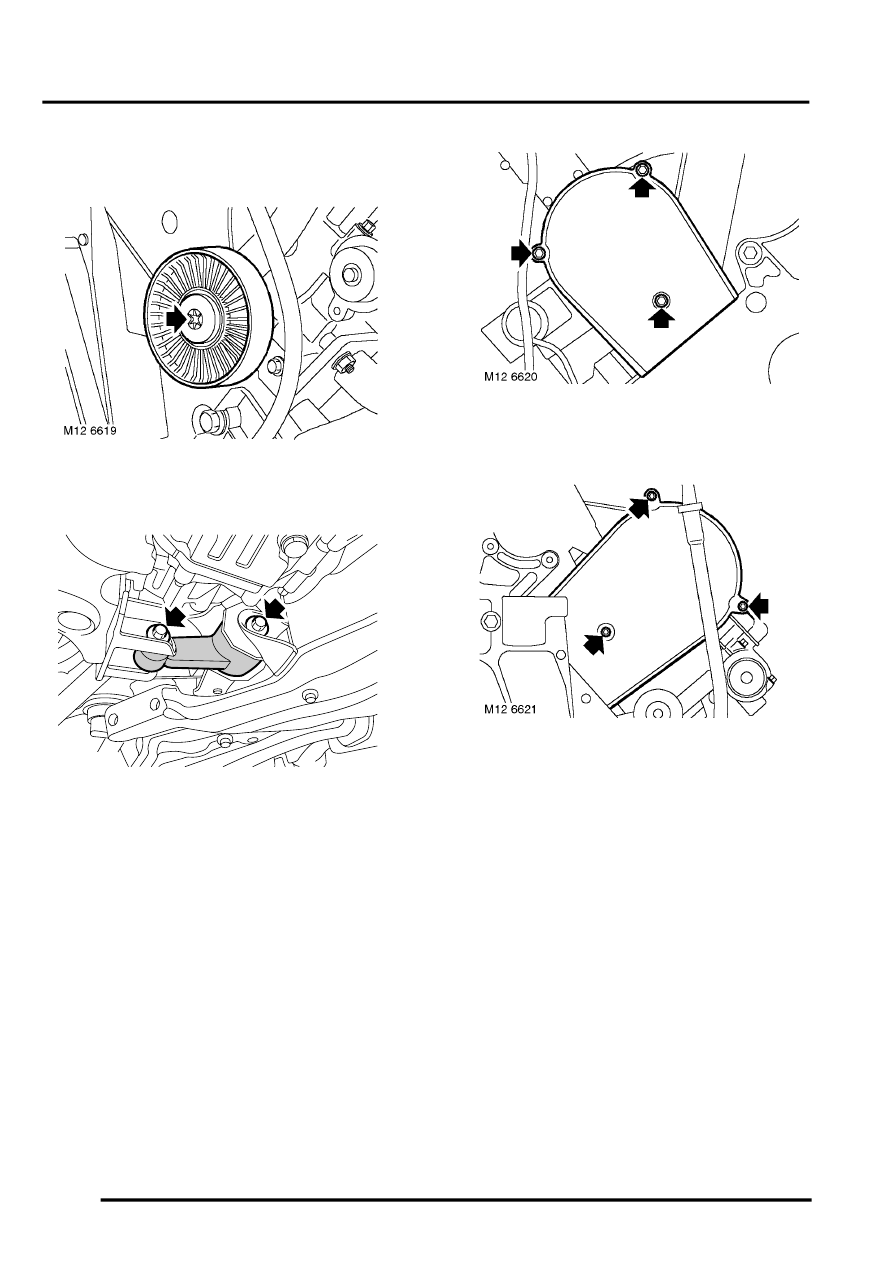

18. Remove Torx screw securing idler pulley to

front mounting plate and remove pulley.

19. Loosen bolt securing lower engine steady to

front subframe.

20. Remove bolt securing lower engine steady to

sump mounting,  release lower engine steady
from sump mounting.

21. Remove 3 bolts securing camshaft timing belt

RH front cover and remove cover.

22. Remove 3 bolts securing camshaft timing belt

LH front cover and remove cover.

23. Assemble  LRT-12-161  to  LRT-12-199 and

secure with clamp bolt.

M12 6597
