Switch - hill descent - from 04MY

BRAKES

REPAIRS

70-31

Refit

1. Position modulator to mounting bracket fit bolts

and tighten to 9 Nm (7 lbf.ft).

2. Clean brake pipe unions.
3. Connect brake pipe unions to modulator

ensuring pipes are connected to their correct
ports.

4. Tighten unions to 17 Nm (12 lbf.ft).
5. Connect ABS modulator multiplug and secure

catch.

6. Td4 and KV6 models: Position air intake duct

to body.

7. Td4 and KV6 models: Secure intake duct to

washer bottle filler neck and harness clip.

8. Td4 and KV6 models: Fit air intake hose.
9. Fit PAS reservoir to mounting bracket.

10. Fit bolts securing  PAS oil cooler pipes and

tighten to 10 Nm (7.5 lbf.ft).

11. Td4 models: Fit intercooler outlet hose and

tighten clips.

12. Td4 and KV6 models: Fit engine accoustic

cover if fitted.


 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic - Up to 02.5 Model Year.

13. Bleed brakes.

 +

 BRAKES, ADJUSTMENTS, Brake

bleed.

14. To ensure correct operation, the ABS system

MUST be tested using TestBook/T4.

Switch - hill descent - from 04MY

$% 70.70.11

Remove

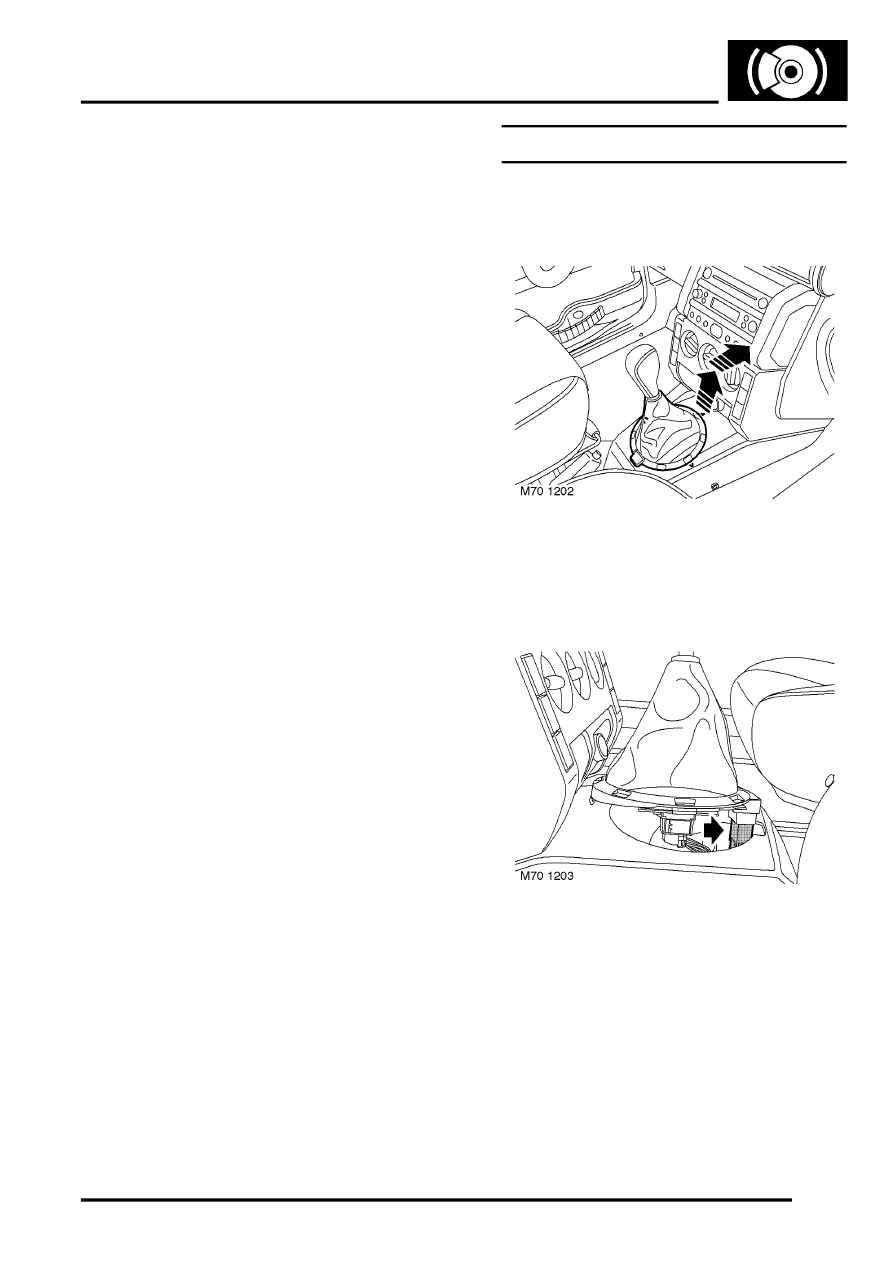

1. Working from forward edge, carefully release

spring clip securing gear selector indicator
assembly to centre console. Release 2
additional clips at the sides and slide assembly
forward.

2. Disconnect multiplug from hill descent switch.
3. Remove hill descent switch from gear selector

indicator assembly.

Refit

1. Fit and secure hill descent switch to gear

selector indicator assembly.

2. Connect hill descent control switch multiplug.
3. Fit and secure gear selector indicator assembly

to centre console.
