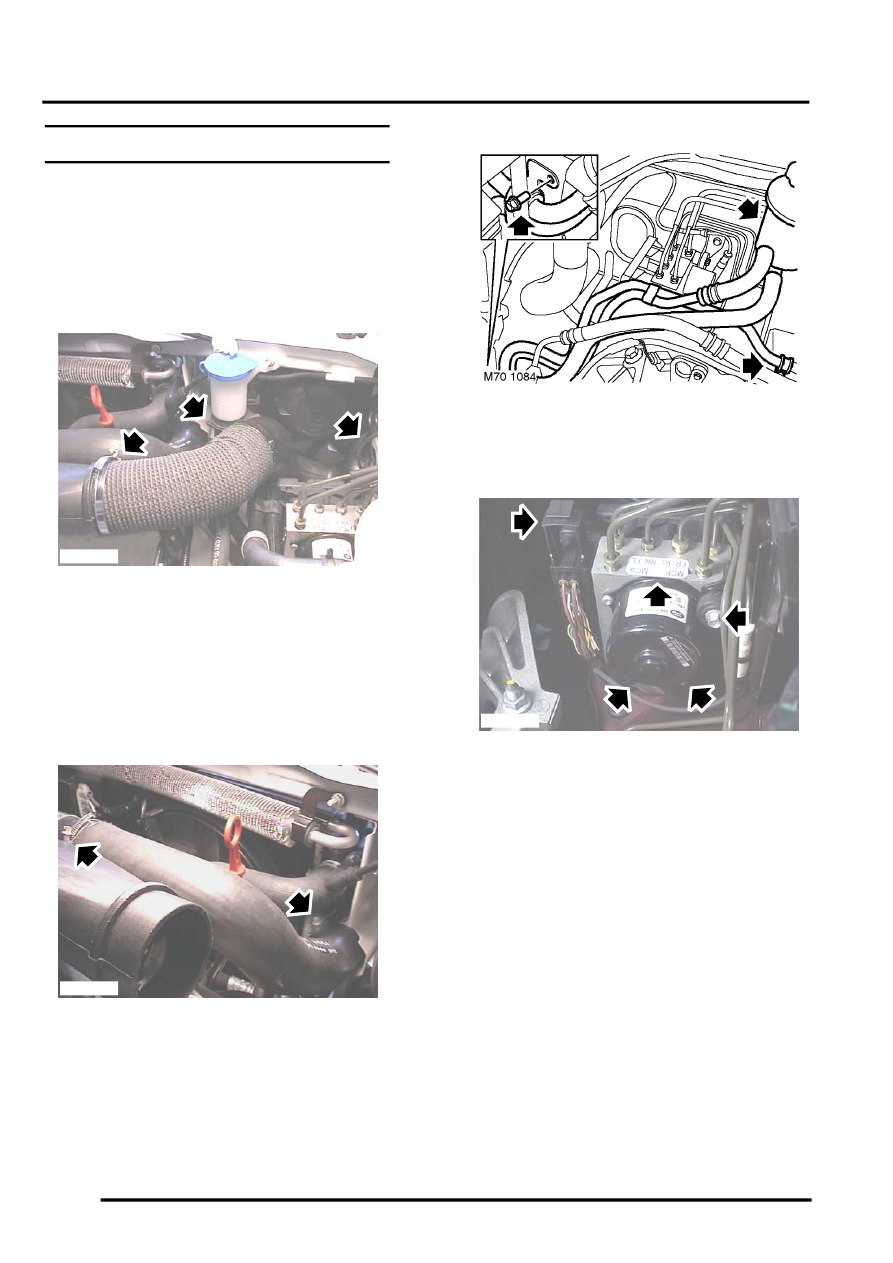

Modulator unit

BRAKES

70-30

REPAIRS

Modulator unit

$% 70.65.49

Remove

1. Td4 and KV6 models: Remove engine

accoustic cover if fitted.


 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic - Up to 02.5 Model Year.

2. Td4 and KV6 models: Release and remove air

intake hose.

3. Td4 and KV6 models: Release clip securing

harness and intake duct to body.

4. Td4 and KV6 models: Lift duct from body,

release clip from washer reservoir filler hose.

5. Td4 and KV6 models: Release and remove air

intake duct.

6. Td4 models: Loosen 2 clips and remove

intercooler outlet hose.

7. Remove 2 bolts securing PAS oil cooler pipes.
8. Release PAS reservoir from mounting bracket

and position aside.

9. Release catch and disconnect  ABS modulator

multiplug.

10. Position cloth under modulator to absorb fluid

spillage.

CAUTION: Brake fluid will damage paint
finished surfaces. If spilled, immediately
remove fluid and clean area with water.

11. Disconnect 2 inlet brake pipes unions from ABS

modulator.

12. Disconnect 4 outlet brake pipes unions from

ABS modulator.

CAUTION: Always fit plugs to open
connections to prevent contamination.

13. Remove 3 bolts securing ABS modulator to

mounting bracket.

14. Release and remove ABS modulator from

mounting bracket.

M70 1085

M70 1083

M70 1088
