Switch - handbrake warning

BRAKES

70-12

REPAIRS

Refit

1. Manoeuvre cable into position and secure floor

grommet.

2. Fit and secure handbrake cable to backplate.
3. Fit brake shoes.

 +

 BRAKES, REPAIRS, Brake Shoes -

rear set.

4. Align cable clips, fit bolts and tighten to 22 Nm

(16 lbf.ft).

5. Secure cable in chassis clip.
6. Connect handbrake cable to equalizer.
7. Ensure spring is in place and fit equalizer to

adjusting rod.

8. Fit cable adjusting nut.
9. Fit cable retaining plate, fit bolts and tighten to

22 Nm (16 lbf.ft).

10. Adjust handbrake cable.

 +

 BRAKES, ADJUSTMENTS, Cable -

handbrake - check and adjust.

11. Fit ash tray and cigar lighter to rear console.
12. Fit road wheel(s).
13. Remove stands and lower vehicle.

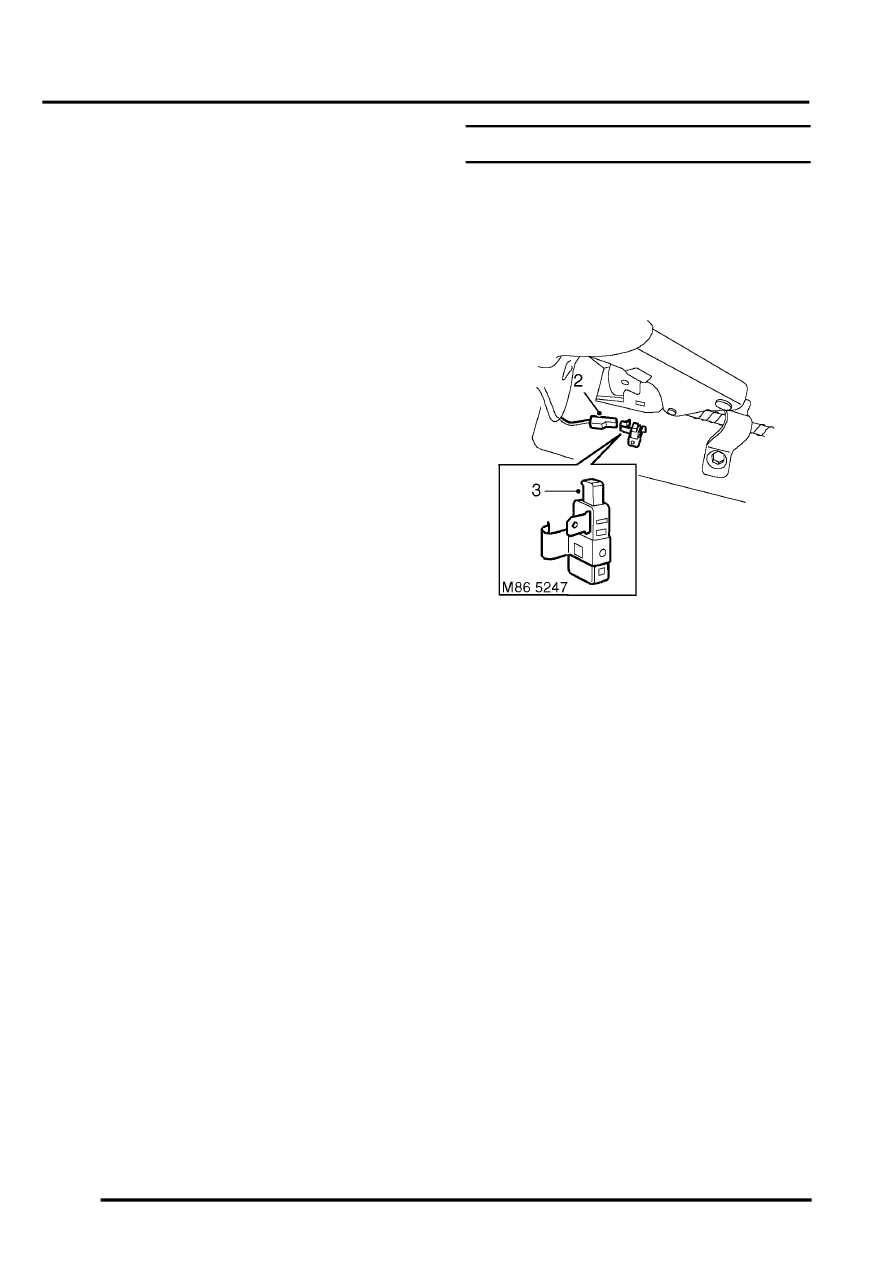

Switch - handbrake warning

$% 70.35.40

Remove

1. Remove rear console.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - rear.

2. Disconnect Lucar from handbrake warning

switch.

3. Release switch from handbrake.

Refit

1. Fit switch to handbrake and connect Lucar.
2. Fit rear console.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - rear.
