Shoes/pads - front - set

BRAKES

70-14

REPAIRS

Shoes/pads - front - set

$% 70.40.02

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove front road wheel.

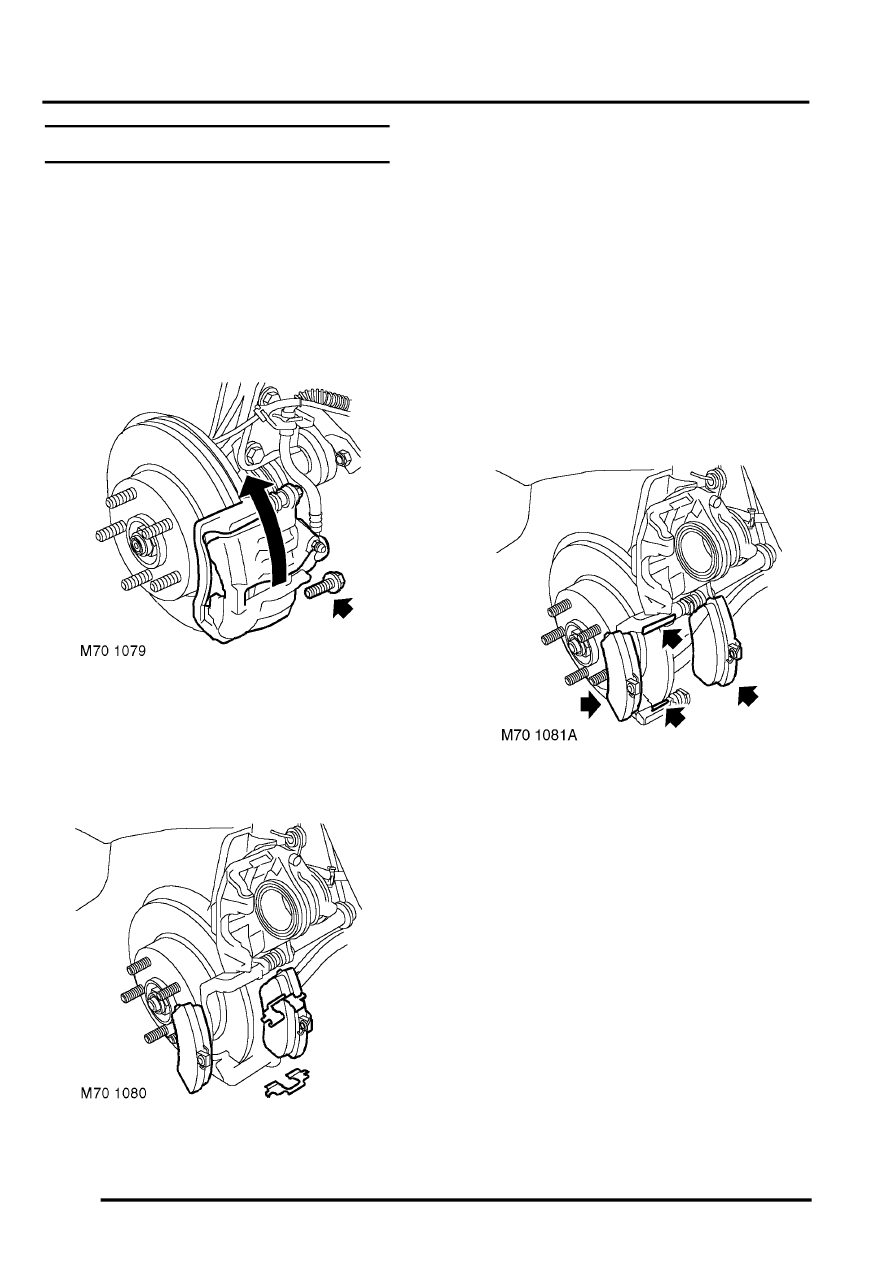

3. Remove lower guide pin bolt from calliper and

pivot calliper housing upwards.

WARNING: Brake pads must be renewed in
axle sets only, otherwise braking efficiency
may be impaired.

4. Remove brake pads and retainers from calliper

brackets.

Refit

1. Rotate disc by hand and scrape all scale and

rust from around edge of disc.

2. Scrape rust from pad locating surfaces on

calliper.

3. Clean dust from callipers using brake cleaning

fluid.

WARNING: Do not use an air line to blow
dust from brake assembly. Do not use
petroleum based fluid as damage will occur
to rubber components.

4. Position bleed bottle, connect bleed hose to

bleed screw and loosen screw.

5. Press piston back into housing and tighten

bleed screw to 10 Nm (7.5 lbf.ft).

6. Disconnect bleed hose and remove bottle.

7. Fit pad retainers to calliper bracket.
