Gap and Profile Measurements
The following information is to be used as a guide to assist the technician in refitting exterior body panels and trim
items so as to achieve a correctly aligned vehicle.

Measurements shown are in millimeters and inches. The measurements shown in brackets are in inches.

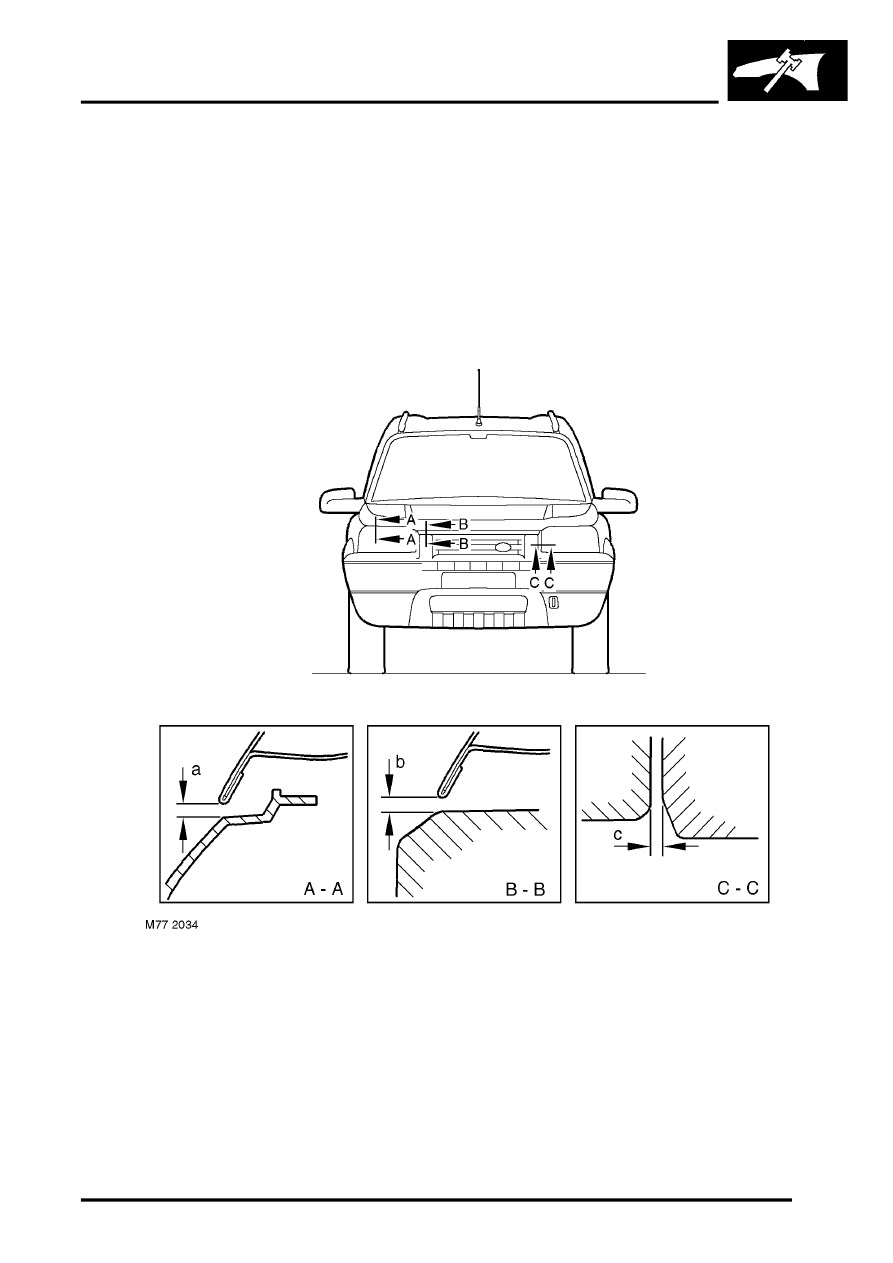

Gap a - Bonnet to headlamp. Even gaps side to side, tolerance

±

 1.0 mm (0.040).

Gap b - Bonnet to bumper overrider. Even gaps side to side, tolerance

±

 1.0 mm (0.040).

Gap c - Headlamp to bumper overrider. Visually even gaps within 2.0 mm (0.080).
