Distribution

HEATING AND VENTILATION

80-8

DESCRIPTION AND OPERATION

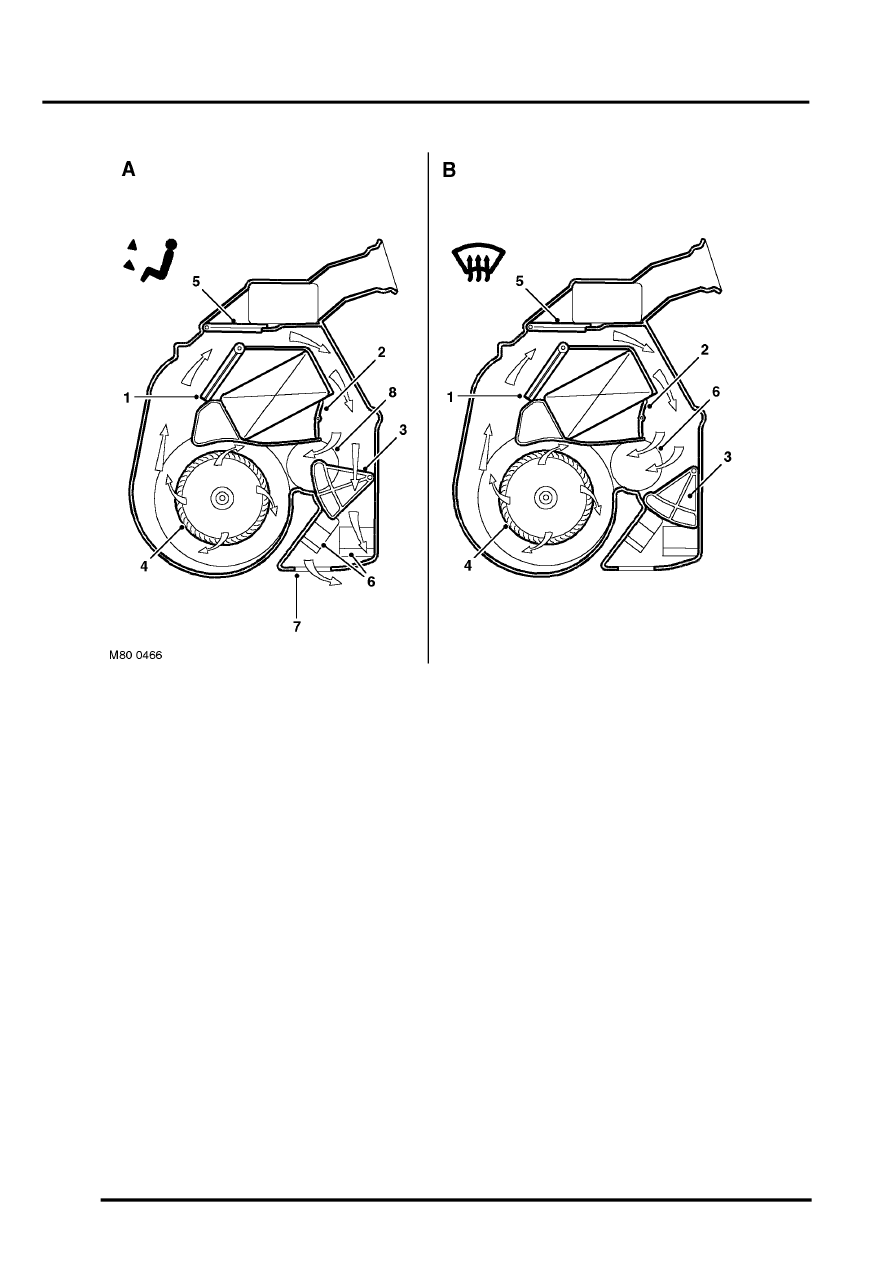

A Footwells and Windscreen/Side Window

Demist Distribution Control

1 Temperature control flap
2 Heater matrix 'close-off' flap
3 Distribution main flap
4 Blower
5 Distribution fresh air flap
6 Front footwell air outlets
7 Rear footwells air outlet
8 Windscreen and side window air outlet

B Windscreen/Side Window Demist

Distribution Control

1 Temperature control flap
2 Heater matrix 'close-off' flap
3 Distribution main flap
4 Blower
5 Distribution fresh air flap
6 Windscreen and side window air outlet

Distribution
Air from the heater assembly is distributed around the vehicle interior through fascia and floor level outlets. Fascia
outlets consist of fixed vents for the windscreen and side windows, and adjustable vent assemblies for face level air.
Floor level outlets consist of fixed vents for the front and rear footwells.

The front footwell vents are integrated into the heater assembly. Two central vent assemblies for face level air are
connected directly onto the related outlets of the heater assembly. Air for the rear footwell, outer face level vent
assemblies and windscreen/side windows is distributed through ducts.
