HEADLAMP (page 2 of 2)

ELECTRICAL

19

REPAIR

Disassemble

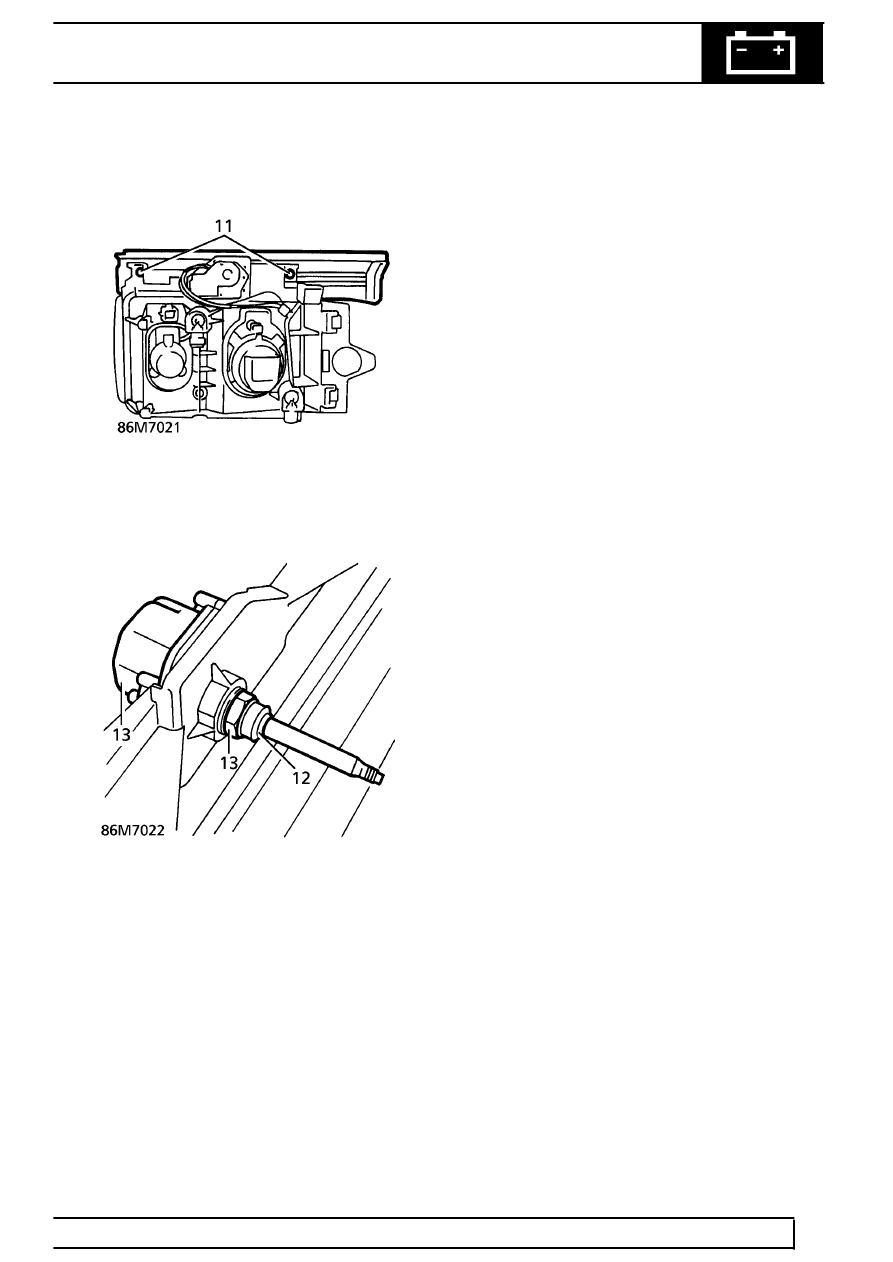

11. Remove 2 screws securing trim moulding to

headlamp housing. Remove trim.

12. Remove rubber boot from headlamp wiper motor

retaining nut shaft.

13. Remove nut securing headlamp wiper motor.

Remove motor.

Assemble

14. Fit headlamp wiper motor. Secure with nut.
15. Fit rubber boot to headlamp wiper motor

retaining nut shaft.

16. Fit trim moulding to headlamp assembly. Secure

with screws.

Refit

17. Position headlamp housing assembly.
18. Connect headlamp and wiper motor multiplugs.
19. Secure housing to front panel with screws.
20. Secure housing to bonnet platform with bolt.
21. Secure housing to inner wing platform with bolt.
22. Position wiper arm to drive spindle. Connect

wash wipe tube.

23. Secure wiper arm with nut, tighten to

10 Nm

(7 lbf.ft).

24. Secure headlamp wiper arm retaining nut cover.
25. Refit front grille.

See CHASSIS AND BODY,

Repair.

26. Refit indicator.

See this section.
