HEADLAMP

86

ELECTRICAL

NEW RANGE ROVER

18

REPAIR

HEADLAMP

Service repair no - 86.40.09

Remove

1. Remove indicator.

See this section.

2. Remove front grille.

See CHASSIS AND BODY,

Repair.

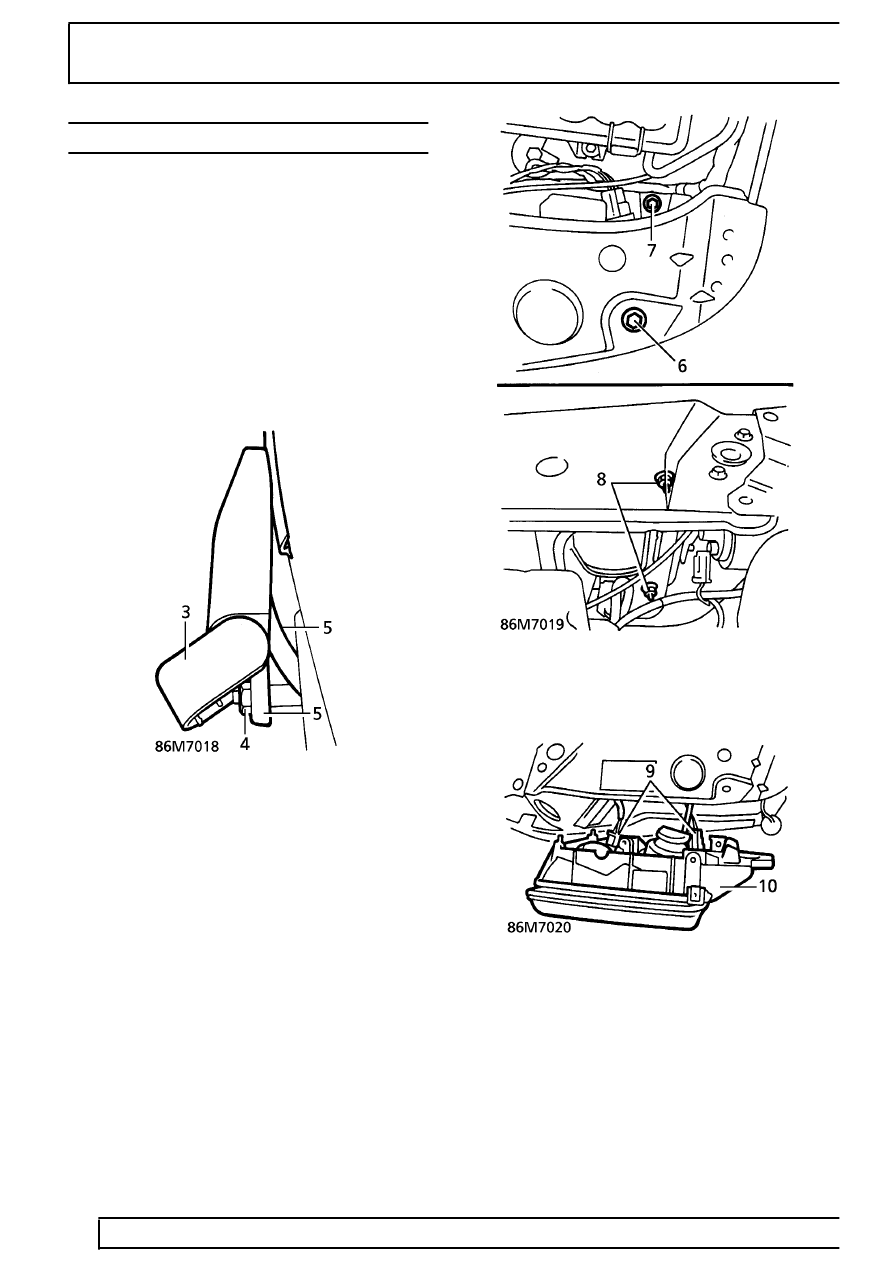

3. Release headlamp wiper arm securing nut

cover.

4. Remove nut.
5. Release headlamp washer tube from wiper arm.

Remove wiper arm.

6. Remove bolt securing headlamp housing to

bonnet platform

7. Remove bolt securing housing to inner wing

platform.

8. Remove 2 nuts securing housing to front panel.

9. Disconnect multiplugs from headlamp and wiper

motor.

10. Remove headlamp housing assembly.
