HARNESS - GEARBOX - FROM 99MY

ELECTRICAL

55

REPAIR

83. Connect earth leads to stud on RH wing valance

and tighten nut to

10 Nm (7 lbf.ft).

84. Connect engine harness multiplug to fuse box.
85. Secure harness clip to RH wing valance.
86. Fit bolts to secure fuse box.
87. Fit harness clamp to battery carrier and secure

with screws.

88. Fit battery positive lead to battery carrier and

connect cable to battery terminal. Connect fuse
box positive feed to terminal clamp bolt and
secure with nut. Fit terminal cover.

89. Fit engine earth lead to alternator bracket and

tighten bolt to

18 Nm (13 lbf.ft).

90. Secure harness to coolant rail.
91. Connect Lucar to oil pressure switch.
92. Connect multiplug to CMP sensor.
93. Connect battery lead to starter solenoid and

tighten nut to

18 Nm (13 lbf.ft).

94. Connect Lucar to starter solenoid.
95. Connect multiplug to RH KS and secure harness

clip to engine RH mounting bracket.

96. Connect multiplug to LH KS, align harness ’P’

clip to cylinder block and tighten bolt to

18 Nm

(13 lbf.ft).

97. Ensure engine oil cooler return pipe union is

clean, fit new ’O’ ring, connect pipe to pump and
tighten union to

30 Nm (22 lbf.ft).

98. Align engine oil cooler return pipe to alternator

mounting bracket and secure with bolt.

99. Connect multiplug to purge valve.

100. Ensure compressor and mating face is clean. Fit

compressor to mounting bracket and tighten
bolts to

25 Nm (18 lbf.ft).

101. Connect multiplug to compressor.
102. Connect multiplug to MAF sensor.
103. Fit ignition ECM.

See ENGINE MANAGEMENT

SYSTEM, Repair.

104. Fit ignition coils.

See ENGINE MANAGEMENT

SYSTEM, Repair.

105. Fit alternator drive belt.

See this section.

HARNESS - GEARBOX - FROM 99MY

Service repair no - 86.70.20

Remove

1. Remove centre console.

See CHASSIS AND

BODY, Repair.

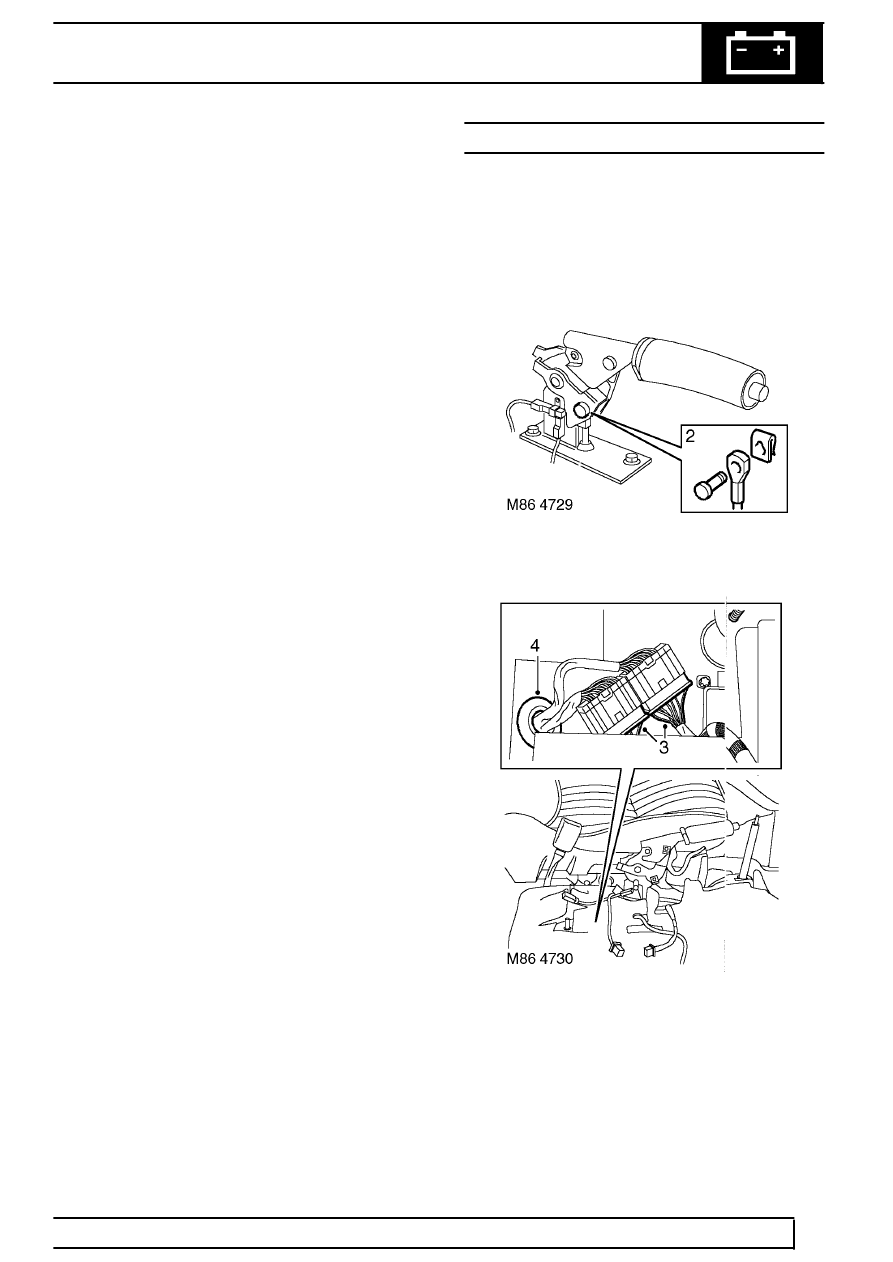

2. With handbrake released, remove clip and clevis

pin securing handbrake cable to handbrake.

3. Disconnect 2 gearbox harness multiplugs from

main harness.

4. Release harness grommet and push multiplugs

through tunnel.

5. Remove chassis crossmember.

See CHASSIS

AND BODY, Repair.
