BLEND FLAP SERVOS - HEATER ONLY (page 2 of 2)

HEATING AND VENTILATION

9

REPAIR

4. Lower glove box liner from fascia gaining access

to servo.

5. Drivers Side. Remove fascia closing panel.

See CHASSIS AND BODY, Repair.

6. Remove radio.

See ELECTRICAL, Repair.

7. Remove heater control panel.

See this section.

8. Release fascia switch pack. Position aside.

See

ELECTRICAL, Repair.

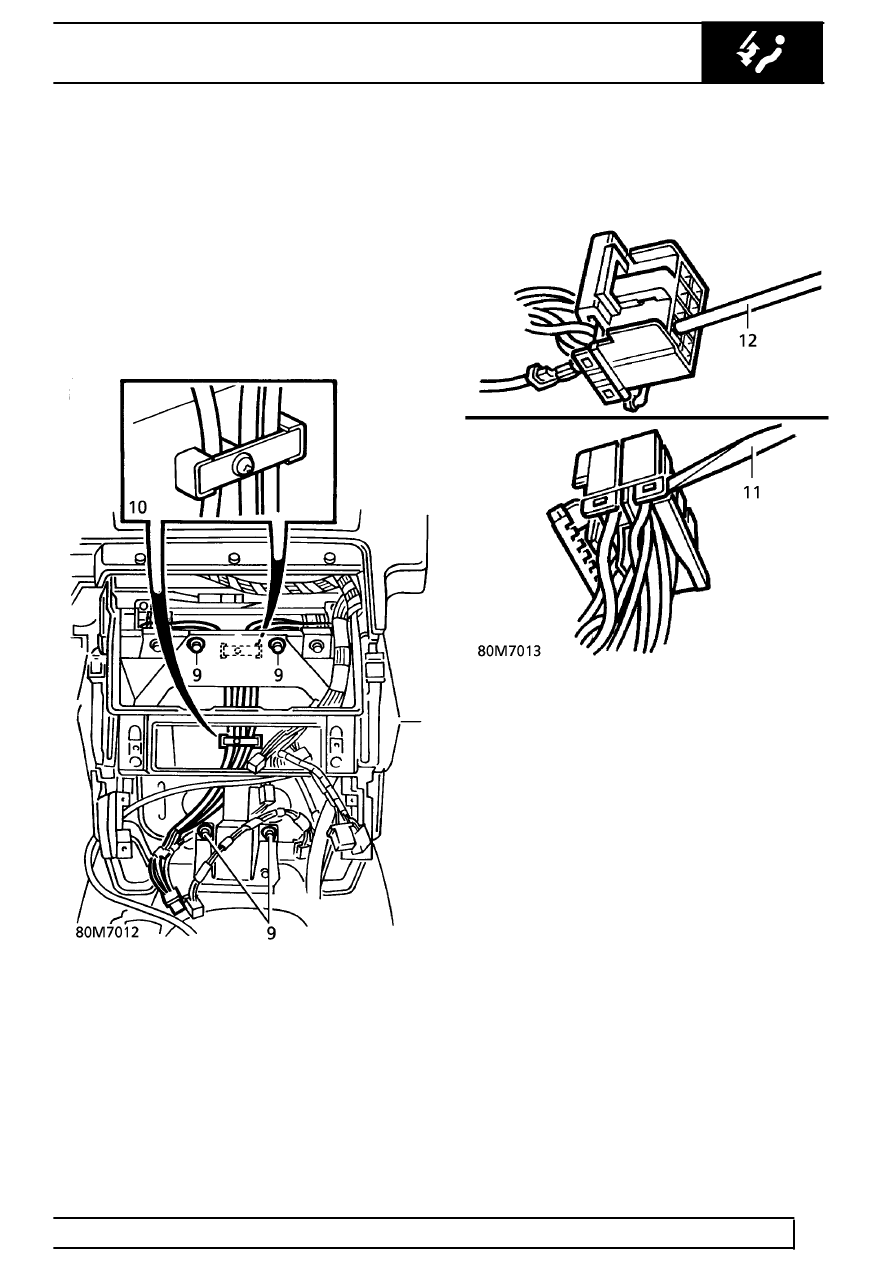

9. Remove 4 bolts securing fascia centre support

plate to transmission tunnel and fascia.

10. Remove 2 harness clamps.

11. Identify relevant pins in servo harness

connector. Release 2 locking tags on rear of
connector.

12. Release relevant pins from connector by

inserting thin probe into front face as shown.

13. Remove 2 screws securing servo to heater

casing. Remove servo.
