WHEEL ARCH LINER - REAR

76

CHASSIS AND BODY

NEW RANGE ROVER

80

REPAIR

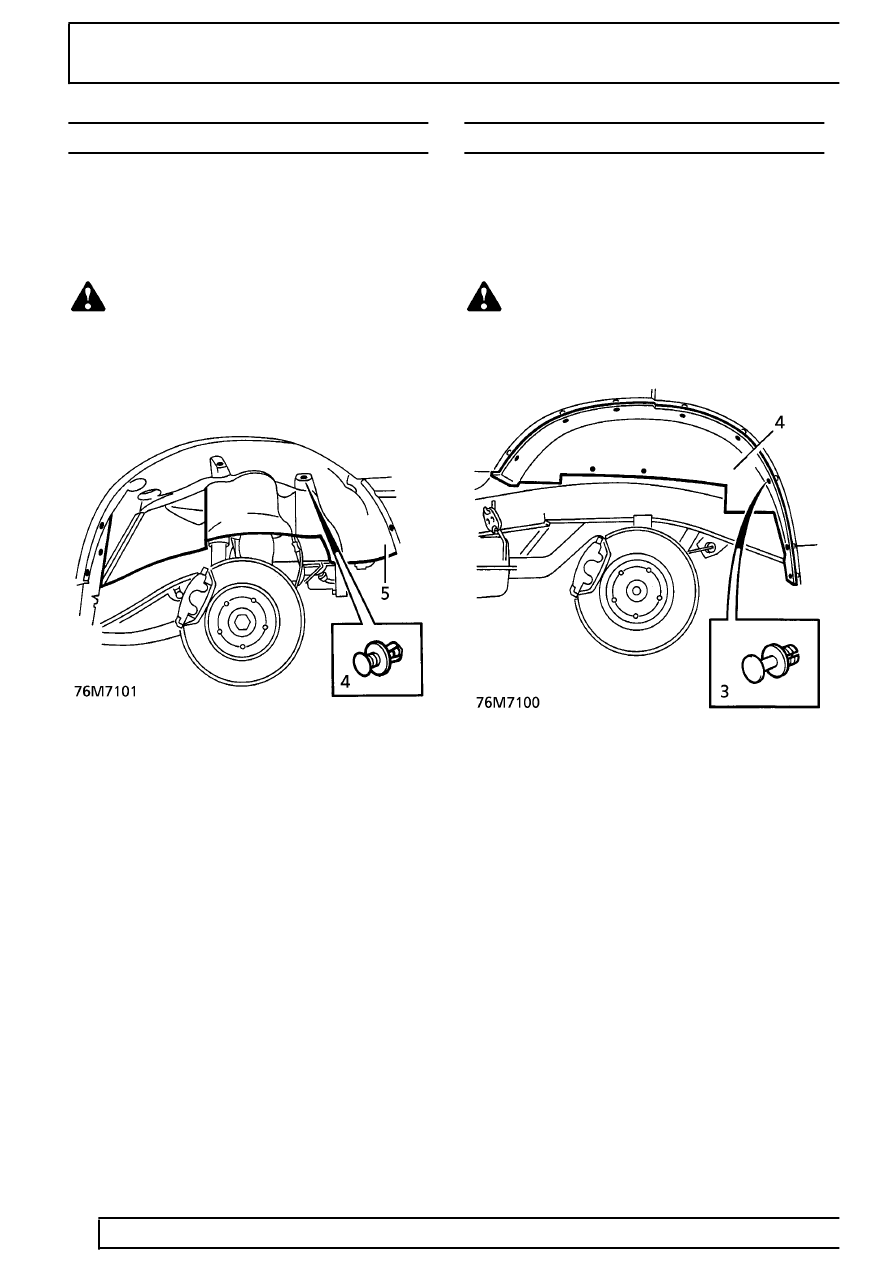

WHEEL ARCH LINER - FRONT

Service repair no - 76.10.48

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Remove relevant road wheel.
3. Remove 3 screws securing mud flap. Remove

mud flap.

4. Remove 8 studs securing wheel arch liner.

Refit

5. Position liner and secure with trim studs.
6. Fit mud flap and secure with screws.
7. Refit road wheel. Secure with nuts. Tighten to

108 Nm. (80 lbf.ft)

8. Remove safety stands. Lower vehicle.

WHEEL ARCH LINER - REAR

Service repair no - 76.10.49

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Remove relevant road wheel.
3. Remove screws from wheel arch liner fixings.

Remove fixings.

4. Remove liner.

Refit

5. Position liner. Fit liner fixings. Secure with

screws.

6. Refit road wheel. Secure with nuts. Tighten to

108 Nm. (80 lbf.ft)

7. Remove safety stands. Lower vehicle.
