TAILGATE - LOWER

CHASSIS AND BODY

75

REPAIR

Refit

13. With assistance, position tailgate to hinges. Align

marks. Secure with bolts. Tighten to

25 Nm. (18

lbf.ft)

14. With assistance, connect gas struts to tailgate.
15. Remove protective tape from roof panel.
16. Attach draw string to washer tube. Pull tube

along roof into position at ’E’ post. Remove draw
string.

17. Connect tube to non-return valve.
18. Feed 3 tailgate harness multiplugs through roof

panel. Connect to body harness.

19. Secure tailgate harness protective sleeve to roof

panel.

20. Reposition headlining at ’E’ posts. Secure with

studs.

21. Fit load space access panel. Secure with turn

buckles.

22. Fit both ’E’ post finishers.

Adjust

23. Check alignment of lower tailgate.

See this

section.

24. Align tailgate to aperture by adjusting position of

hinges on tailgate or body.

25. Align tailgate to adjacent body panels by

adjusting position of hinges on body.

NOTE: To prevent wind noise, ensure top
edge of tailgate does not stand proud of
roof panel.

TAILGATE - LOWER

Service repair no - 76.28.30

Remove

1. Remove parcel tray support trim from RH side of

luggage area.

See this section.

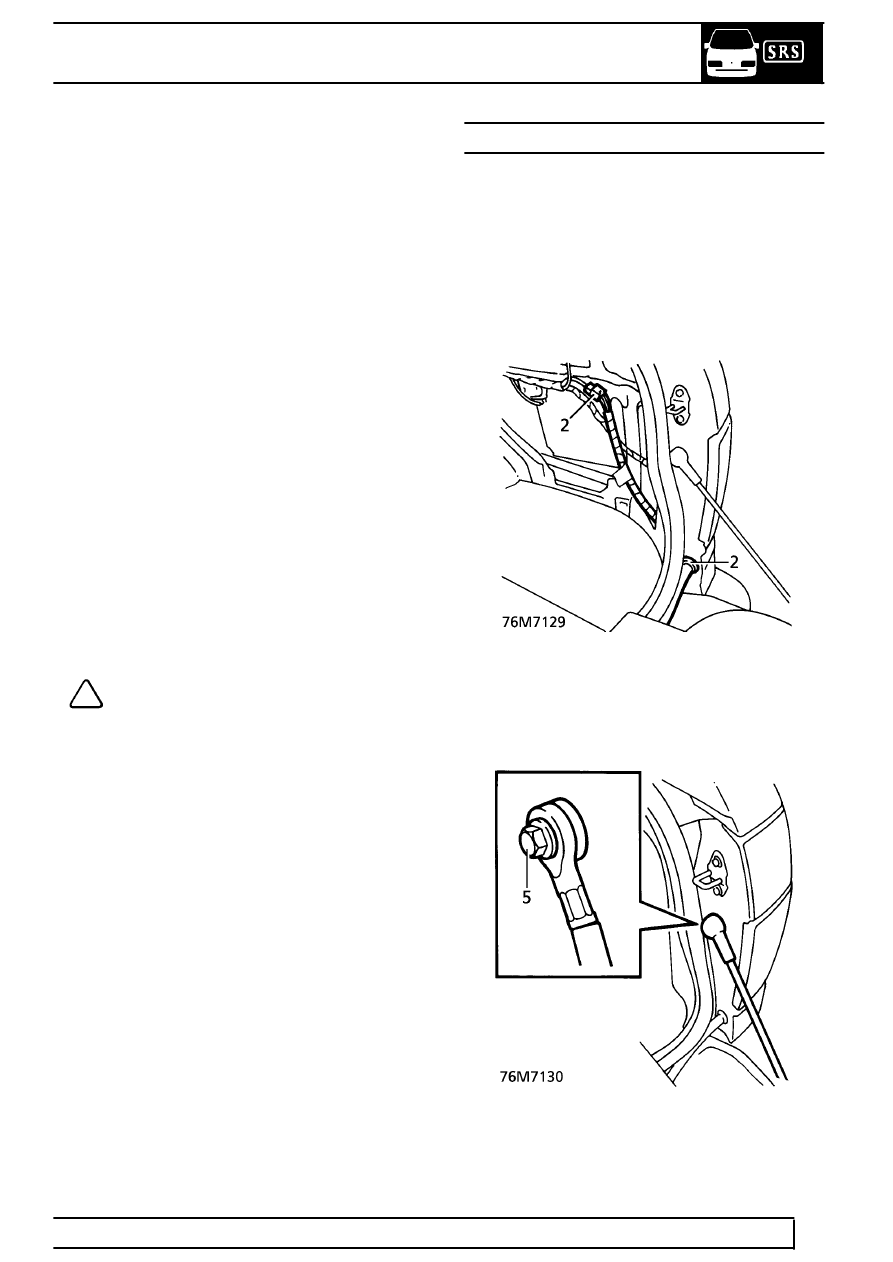

2. Disconnect tailgate harness multiplug from body

harness. Release grommet from lower of ’E’
post. Pull harness from body.

3. Fit protection under tailgate.
4. Mark outline of hinges to body to aid

reassembly.

5. Remove bolt securing each check strap to body.

Collect spacer and fibre sealing washer.
