REAR SEAT BELT - RIGHT HAND

CHASSIS AND BODY

63

REPAIR

REAR SEAT BELT - RIGHT HAND

Service repair no - 76.73.24

Remove

1. Remove parcel shelf support trim.

See this

section.

2. Remove ’D’ post lower trim.
3. Remove cover and nut securing seat belt to

upper anchorage point.

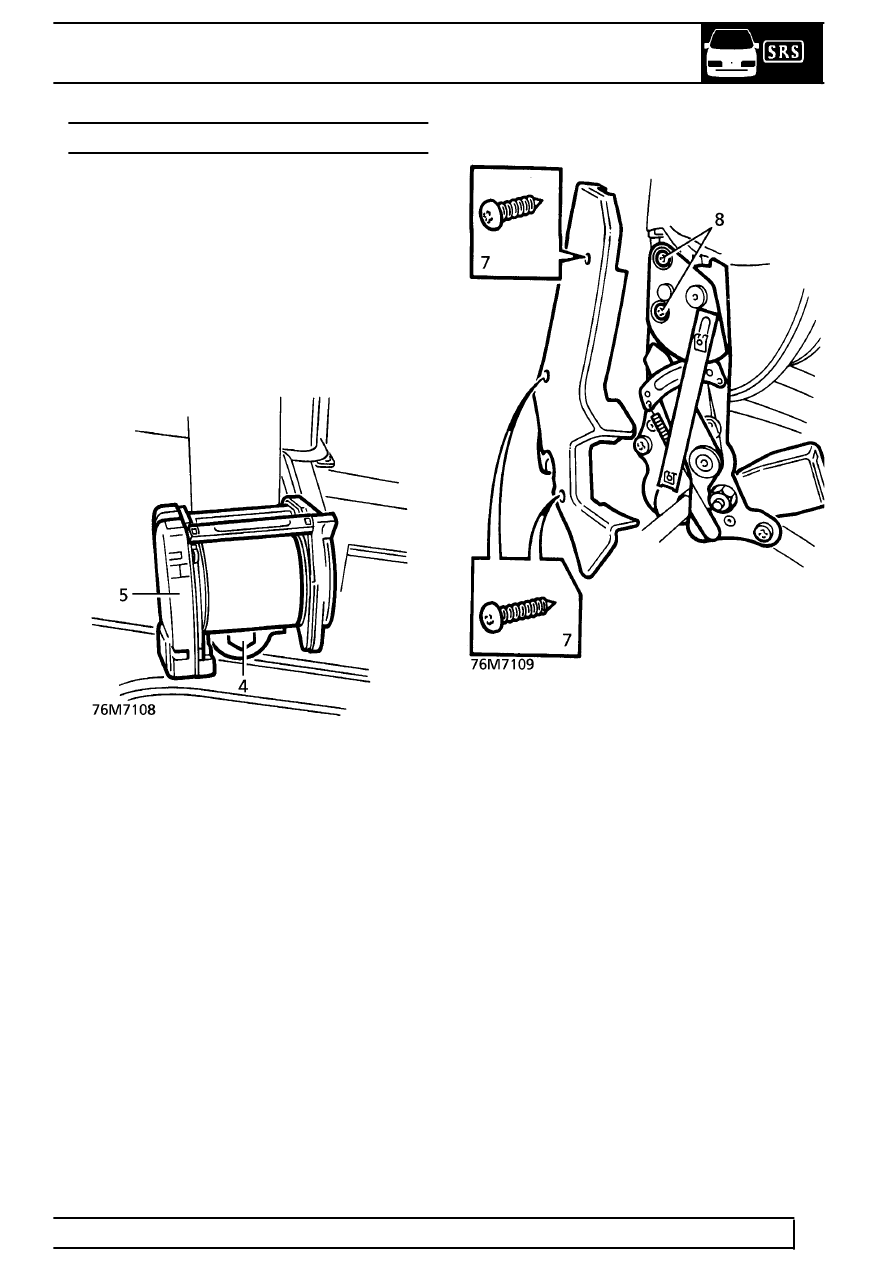

4. Remove bolt securing seat belt reel.

5. Remove seat belt reel.
6. Remove right hand rear seat.

See SEATS,

Repair.

7. Remove 3 screws securing squab hinge cover.

Remove cover.

8. Remove 2 bolts securing squab to cushion

assembly. Remove squab.

9. Release beaded edge of cushion cover from

seat pan flange. Remove cushion cover/foam
assembly.
