PARCEL TRAY SUPPORT TRIM - WITH NAVIGATION

CHASSIS AND BODY

53

REPAIR

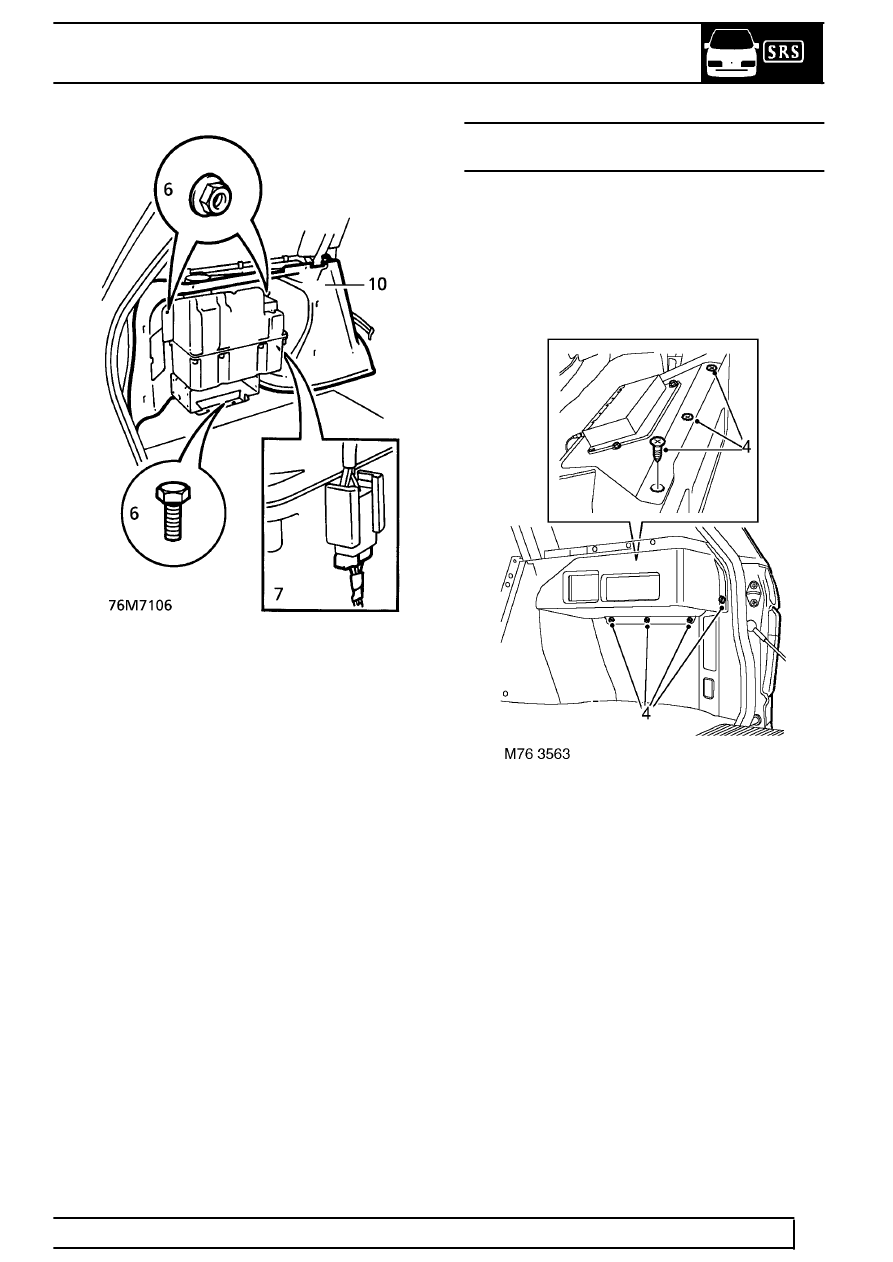

7. Disconnect multiplug from sub-woofer.

Both Trim Panels

8. Release 2 sprag clips securing support trim to

body.

9. Remove support trim panel.

10. LH Trim Only: Separate sub-woofer from trim

panel.

Refit

11. Reverse removal procedure.

PARCEL TRAY SUPPORT TRIM - WITH
NAVIGATION

Service repair no - 76.67.12

Remove

1. Remove parcel tray support.

See this section.

2. Remove satellite navigation computer.

See

ELECTRICAL, Repair.

3. Remove 3 screws and 4 scrivets securing

satellite navigation computer trim to parcel tray
support trim and remove trim.
