SRS CRASH SENSOR

75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

8

REPAIR

47. Route SRS crash sensor harnesses through

bulkhead into wheel arches, locate harness
grommets.

48. Secure harness clips beneath wheel arches.
49. Route harnesses through valances into engine

bay. Locate harness grommets.

50. Raise battery tray and air cleaner for access.

Route crash sensor harnesses. Secure harness
clips.

51. Connect multiplugs to crash sensors.
52. Secure battery tray and air cleaner with bolts.
53. Connect SRS harness multiplug to main

harness. Secure multiplug to bracket.

54. Fit air cleaner baffle beneath LH wheel arch.

Secure with trim studs.

55. Fit wheel arch liners.

See CHASSIS AND

BODY, Repair.

56. Position driver’s side lower closing panel.

Connect footwell lamp multiplug.

57. Align closing panel. Secure with scrivet

fasteners.

58. Position ’A’ post lower trim panels. Engage

sprag clips. Secure with screws.

59. Re-fit door aperture seals.
60. LHD automatic vehicles only: Position foot

rest. Secure with bolts.

61. Position heater controls. Connect multiplugs.

Secure to fascia with screws.

62. Position fascia switch pack. Connect multiplugs.

Secure to fascia with screws.

63. Fit instrument pack binnacle.

See

INSTRUMENTS, Repair.

64. Fit radio.

See ELECTRICAL, Repair.

65. Fit passenger air bag module.

See this section.

66. Fit centre console.

See CHASSIS AND BODY,

Repair.

67. Fit battery.

See ELECTRICAL, Repair.

68. Remove safety stands. Lower vehicle.

SRS CRASH SENSOR

Service repair no - 76.73.70

Remove

WARNING: Always disconnect negative
lead from battery first. Disconnection of
positive lead with negative lead connected

risks short circuit and severe sparking through
accidental grounding of spanner. Personal injury
could result.

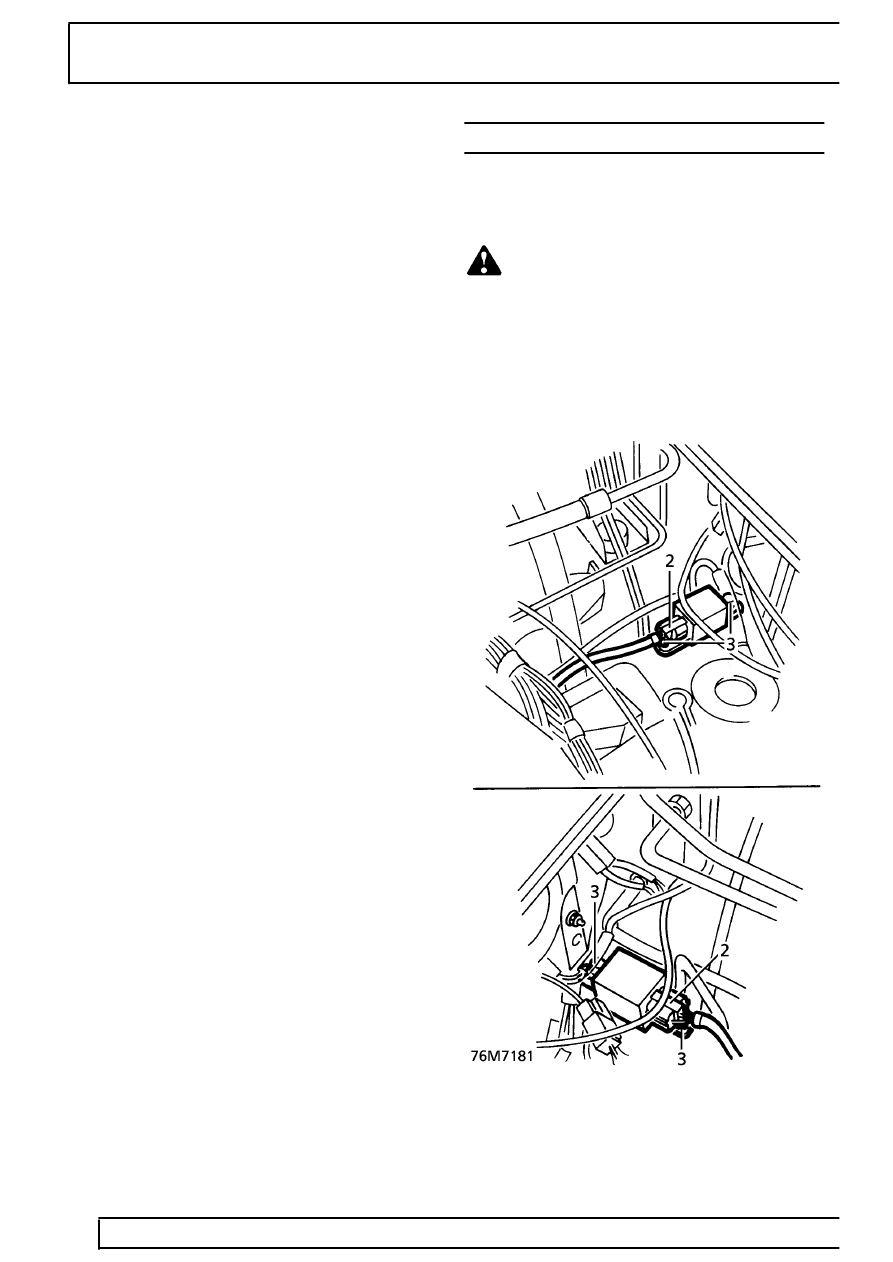

1. Disconnect both battery terminals.
2. Disconnect sensor multiplug.
3. Remove 2 bolts securing sensor to valance.

Remove sensor.

Refit

4. Reverse removal procedure.
