ABS

21

DESCRIPTION AND OPERATION

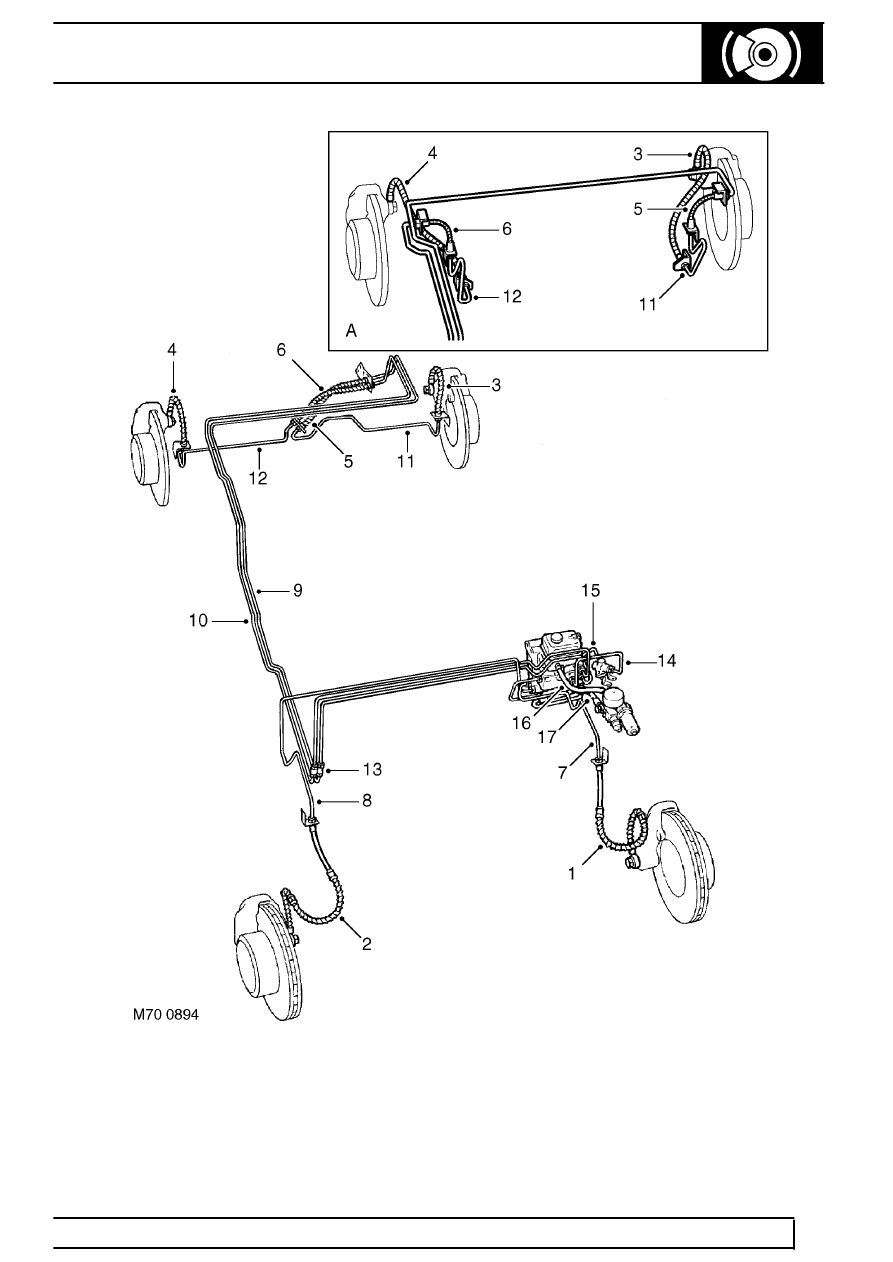

Brake pipe layout - Right hand drive

PIPES

7. Feed to front left hand
8. Feed to front right hand
9. Feed to rear left hand intermediate hose

10. Feed to rear right hand intermediate hose
11. Feed to rear left hand flexible hose
12. Feed to rear right hand flexible hose

13. Two way connectors
14. From PCRV
15. To PCRV

Power unit hoses

16. Fluid feed to pump
17. Pressure fluid from pump
