ANTI-LOCK BRAKE SYSTEM - DESCRIPTION (70 - BRAKES - ABS) (page 14 of 16)

ABS

19

DESCRIPTION AND OPERATION

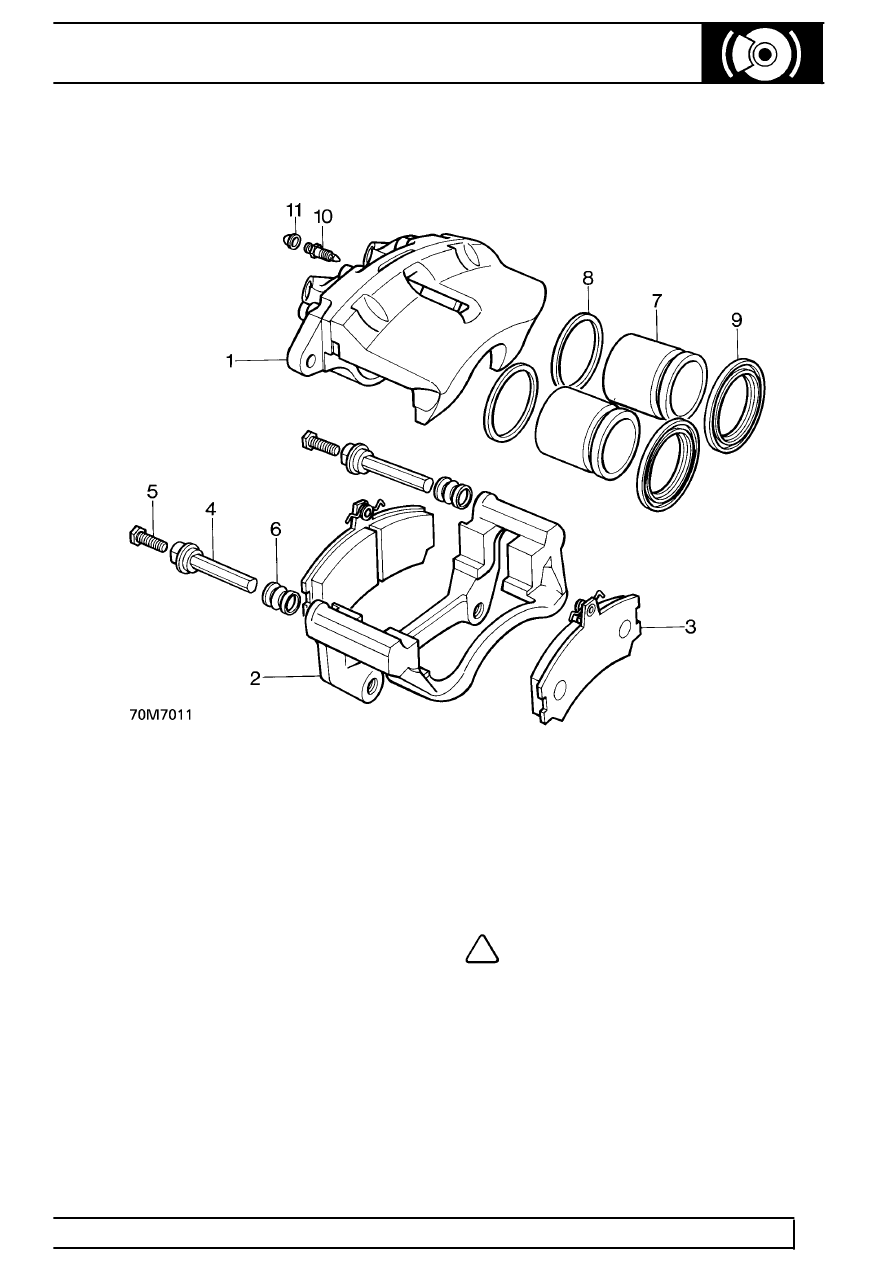

Brake caliper assembly

1. Hydraulic body
2. Carrier
3. Brake pad
4. Guide pin
5. Guide pin bolt
6. Guide pin boot

7. Piston
8. Fluid seal
9. Dust cover

10. Bleedscrew
11. Dustcap

The hand operated parking brake acts on a brake
drum at the rear of the transfer gearbox and is
completely independent of the hydraulic circuits.

NOTE: Illustration shows a front, two
piston, caliper. Rear calipers are of similar
construction with a single piston.
