GEARBOX - DRAIN AND REFILL - FROM 99MY

ZF AUTO

1

ADJUSTMENT

SELECTOR CABLE

Service repair no - 44.30.04

Adjust

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Slacken selector cable trunnion locknut. Remove

split pin. Release trunnion from gearbox lever.

3. Select ’P’. Position lever on transmission fully

forward.

4. Adjust trunnion until a sliding fit in transmission

lever is achieved.

5. Connect trunnion to lever. Fit split pin. Tighten

locknut.

6. Remove safety stands. Lower vehicle.

GEARBOX - DRAIN AND REFILL - FROM 99MY

Service repair no - 44.24.02

Drain

1. Position vehicle on ramp.
2. Apply handbrake and position chocks under

front and rear wheels.

3. Position container under gearbox.

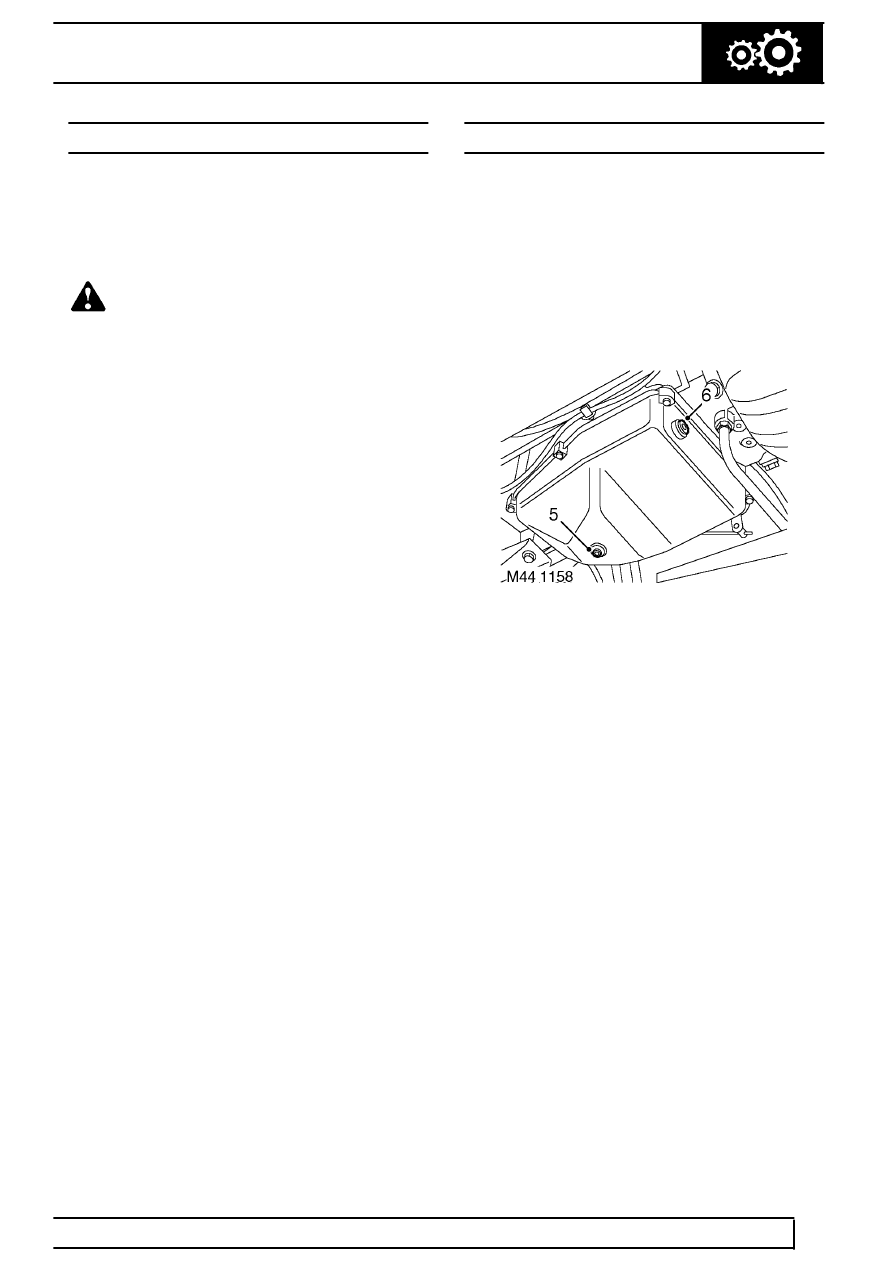

4. Remove gearbox drain plug and discard sealing

washer.

5. Refit drain plug using new sealing washer and

tighten to

15 Nm (11 lbf.ft).

6. Remove filler/level plug and discard sealing

washer.

Refill

7. Refill gearbox to bottom of filler/level plug hole

with correct grade of fluid.

8. Ensure gear lever in the ’P’ position, start engine

and move selector lever through all gear
positions and back to ’P’ position.

9. With the engine idling, continue filling gearbox

until a small thread of fluid runs from filler/level
orifice.

10. Refit filler/level plug using a new sealing washer

and tighten to

30 Nm (22 lbf.ft).

11. Lower vehicle.
