TRANSFER BOX - UP TO 99MY (page 3 of 4)

41

TRANSFER BOX

NEW RANGE ROVER

8

REPAIR

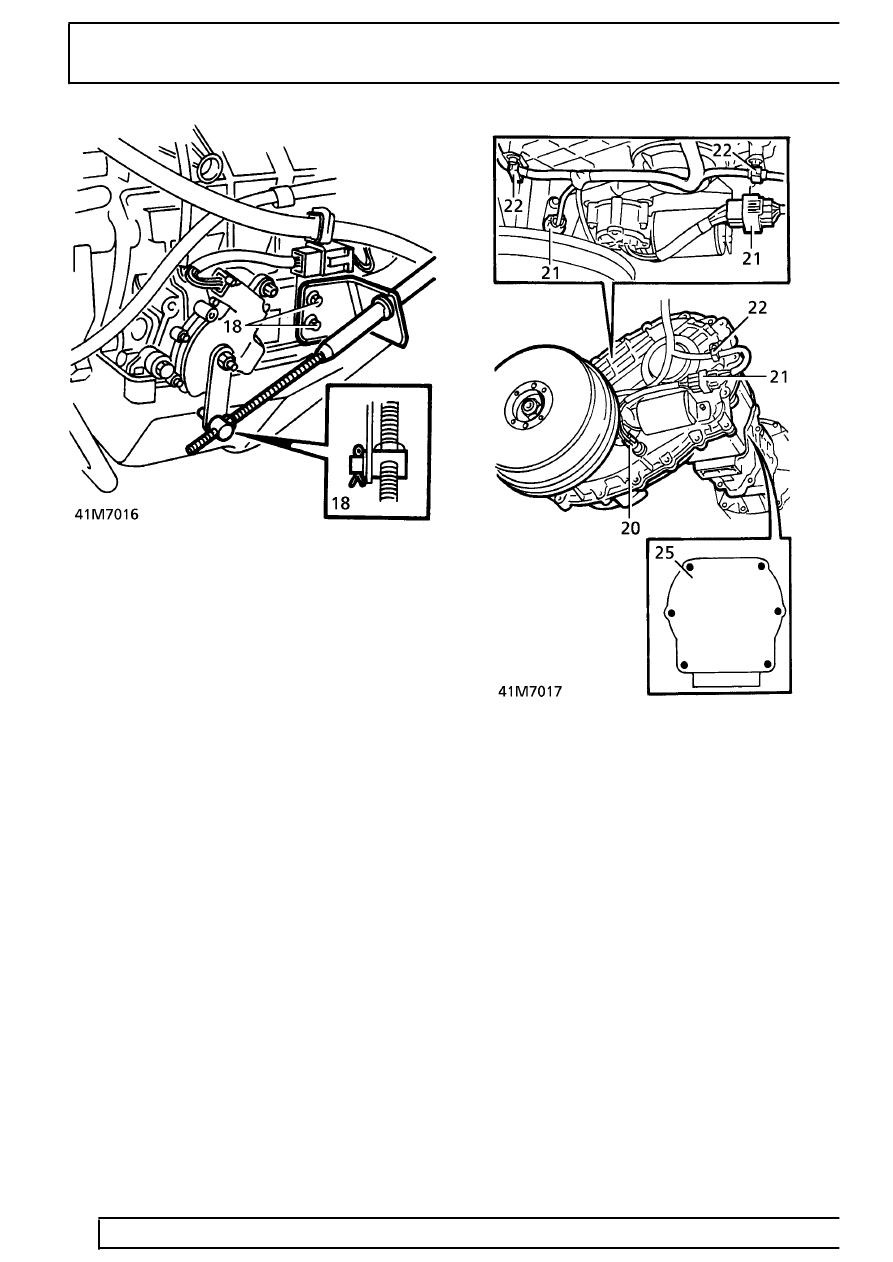

19. Lower gearbox for access.
20. Disconnect 2 Lucars from transfer box fluid

temperature sensor.

21. Disconnect multiplugs from High/Low motor and

output shaft speed sensor.

22. Release harness from 2 clips on transfer box

brackets.

23. Position adaptor plate LRT-99-012 to

transmission lift. Secure with bolts.

24. Raise transmission lift. Secure adaptor plate to

transfer gearbox.

25. Remove 6 bolts securing transfer box.
26. Adjusting tilt as necessary, release transfer box

from gearbox. Lower transmission lift.
