TRANSFER BOX - UP TO 99MY

41

TRANSFER BOX

NEW RANGE ROVER

6

REPAIR

CAUTION: Ensure seal location does not
become damaged.

Refit

16. Ensure mating faces are clean.
17. Lubricate seal lip with transmission fluid.

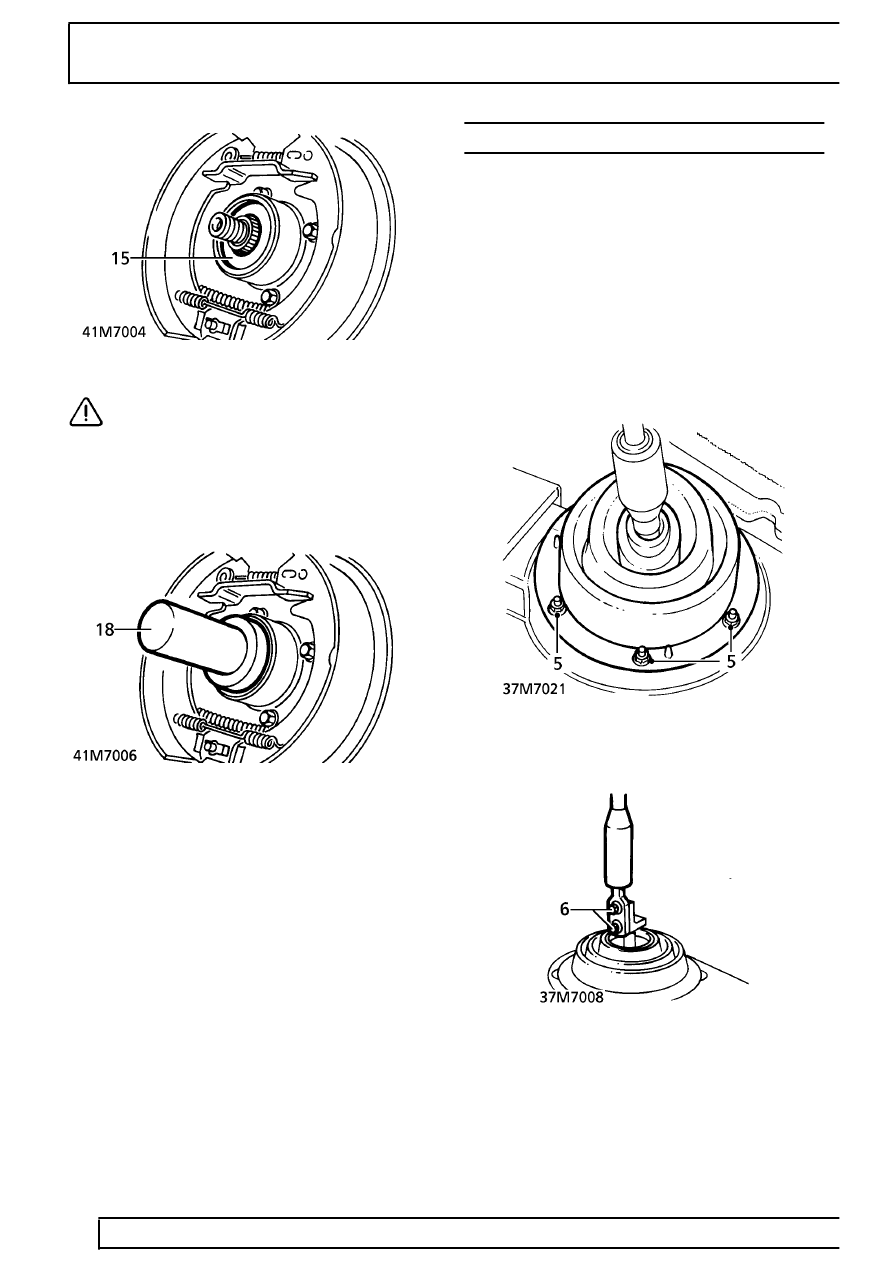

18. Fit seal using LRT-41-011.

19. Position dust shield.
20. Position flange. Fit sealing washer.
21. Fit flat washer and new Nyloc nut, finger tight.
22. Position brake drum. Secure to flange with

screw.

23. Adjust park brake shoes.

See BRAKES,

Adjustment.

24. Apply handbrake.
25. Tighten flange nut to

148 Nm. (109 lbf.ft)

26. Position propeller shaft flange on brake drum.

Align marks.

27. Secure propeller shaft with bolts. Tighten to

48 Nm. (35 lbf.ft)

28. Fit propeller shaft guard. Secure with bolts.
29. Replenish transfer box oil.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information.

30. Lower lift.
31. Reconnect battery negative lead.

TRANSFER BOX - UP TO 99MY

Service repair no - 41.20.25

Remove

1. Position vehicle on four post lift.
2. Disconnect battery negative lead.
3. Automatic Vehicles.Remove window switch

pack.

See ELECTRICAL, Repair.

Manual Vehicles:

4. Remove centre console.

See CHASSIS AND

BODY, Repair.

5. Remove 6 nuts securing gaiter ring. Remove

ring and gaiter.

6. Remove 2 bolts securing gear lever. Remove

lever.

All Vehicles:

7. Release handbrake.
8. Remove handbrake cable clevis pin.
