OUTPUT SHAFT OIL SEAL - FRONT (page 2 of 2)

41

TRANSFER BOX

NEW RANGE ROVER

4

REPAIR

CAUTION: Ensure seal location does not
become damaged.

Refit

7. Ensure mating faces are clean.
8. Lubricate seal lip with transmission fluid.

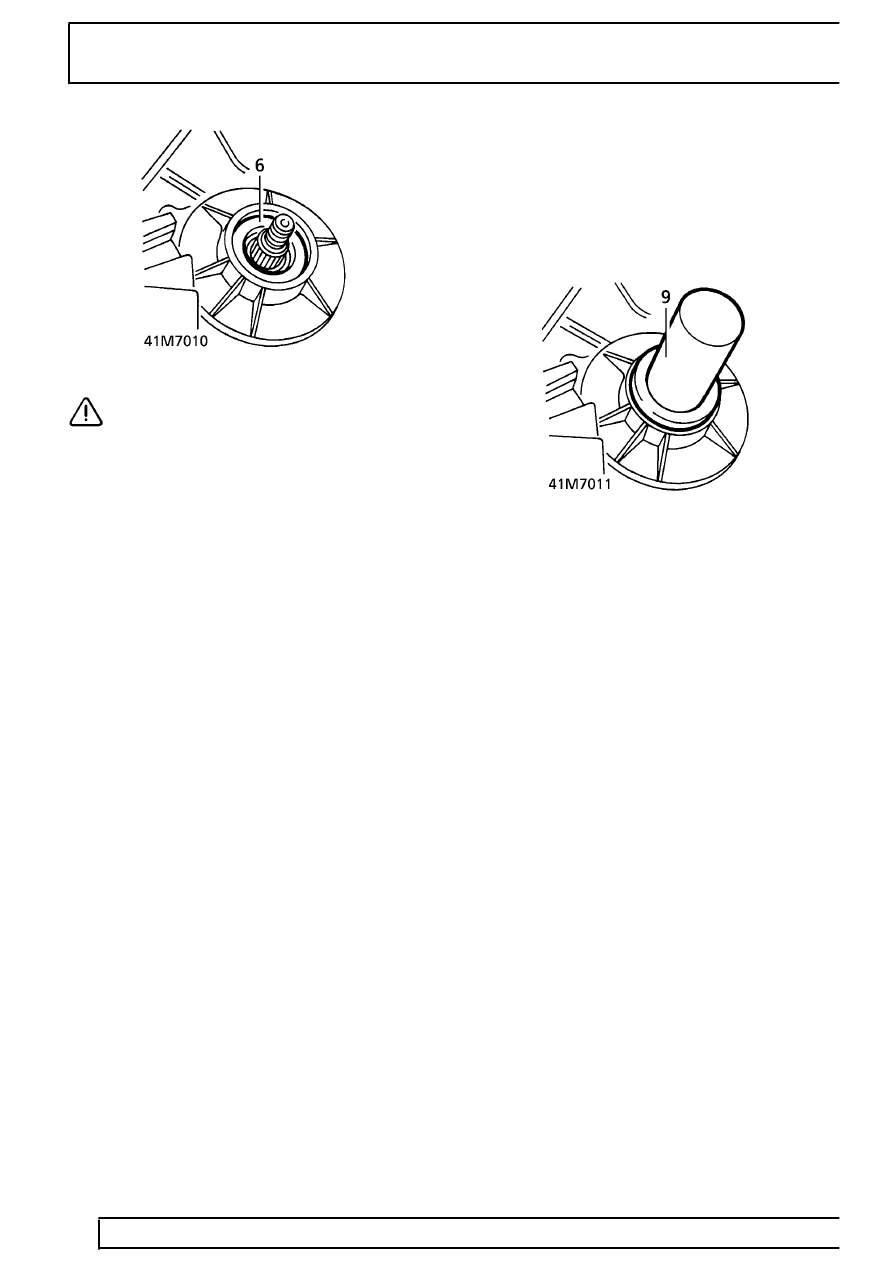

9. Fit seal using LRT-41-011.

10. Position flange. Fit sealing washer.
11. Use LRT-51-003 to restrain flange.
12. Secure flange with washer and new Nyloc nut.

Tighten to

148 Nm. (109 lbf.ft)

13. Position propeller shaft to output flange. Align

marks.

14. Secure propeller shaft with nuts and bolts.

Tighten to

48 Nm. (35 lbf.ft)

15. Fit chassis cross member.

See CHASSIS AND

BODY, Repair.

16. Replenish transfer box oil.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information.
