OUTPUT SHAFT OIL SEAL - FRONT

TRANSFER BOX

3

REPAIR

OUTPUT SHAFT OIL SEAL - FRONT

Service repair no - 41.20.51

Remove

1. Remove chassis cross member.

See CHASSIS

AND BODY, Repair.

2. Mark propeller shaft and transfer gearbox

flanges to aid assembly.

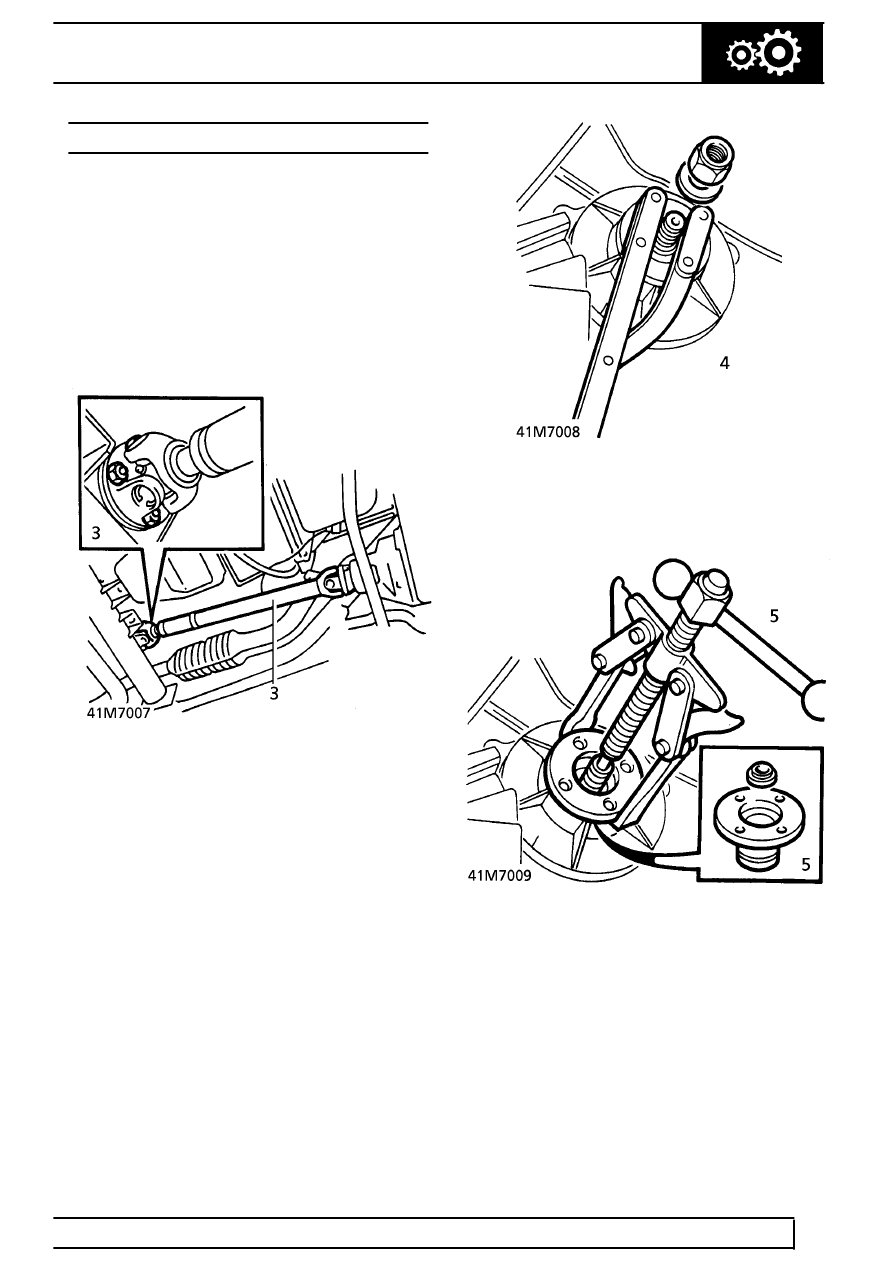

3. Remove 4 nuts and bolts securing propeller

shaft flange. Tie shaft aside.

4. Use LRT-51-003 to restrain transfer box drive

flange. Remove nut and discard. Collect washer.

5. Using LRT-99-500 if necessary, withdraw flange

from transfer box. Collect sealing washer.

6. Lever seal from location in transfer box.
