VISCOUS COUPLING AND FAN ASSEMBLY

BMW DIESEL

5

REPAIR

VISCOUS COUPLING AND FAN ASSEMBLY

Service repair no - 26.25.19

Remove

1. Disconnect battery negative lead.
2. Raise the vehicle.

WARNING: Support on safety stands.

3. Drain cooling system.

See this section.

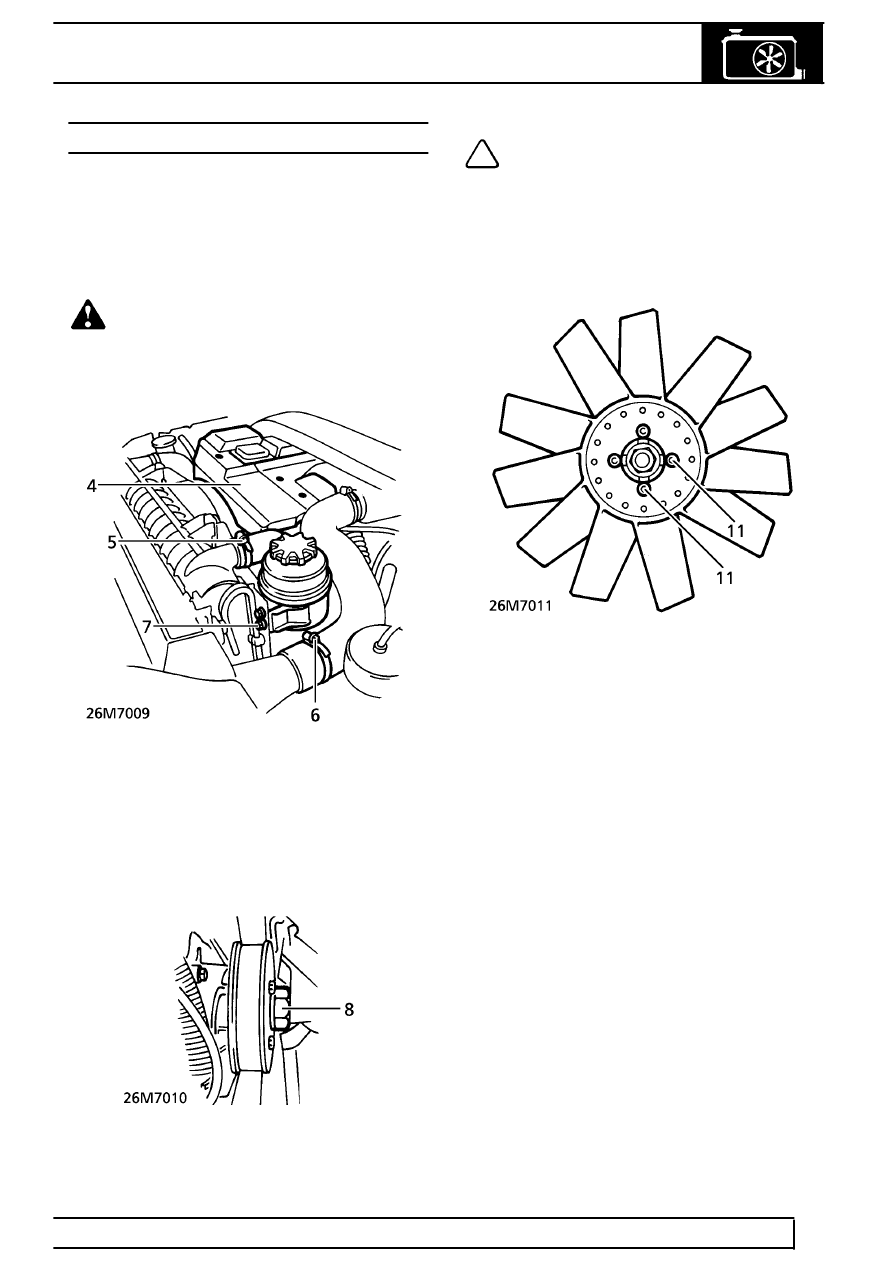

4. Remove 3 bolts securing upper fan cowl.

Remove cowl.

5. Release top hose from radiator. Position hose

aside.

6. Release outlet hose from intercooler. Position

hose aside.

7. Remove 2 bolts securing power steering

reservoir to radiator bracket. Position reservoir
aside.

8. Using special tools LRT-12-093 and LRT-12-094

unscrew viscous coupling.

NOTE: Viscous coupling is fitted with a LH
thread.

9. Remove viscous coupling assembly from LH

side of radiator.

10.

Do not carry out further dismantling if
component is removed for access only.

11. Remove 4 bolts securing fan to coupling.

Remove coupling.

Refit

12. Ensure mating faces are clean.
13. Fit fan to coupling. Secure with bolts. Tighten to

10 Nm (7 lbf.ft)

14. Position viscous coupling assembly.
15. Engage to pump. Using special tools

LRT-12-093 and LRT-12-094. Tighten to
40 Nm (29 lbf.ft)

16. Connect hoses to intercooler and radiator.

Secure with clips.

17. Position power steering fluid reservoir to radiator

bracket. Secure with bolts.

18. Position upper fan cowl. Secure with bolts.
19. Refill cooling system.

See this section.

20. Remove safety stands. Lower vehicle.
21. Reconnect battery negative lead.
