19 - FUEL SYSTEM - BMW DIESEL (DESCRIPTION): DESCRIPTION AND OPERATION (page 3 of 9)

BMW DIESEL

3

DESCRIPTION AND OPERATION

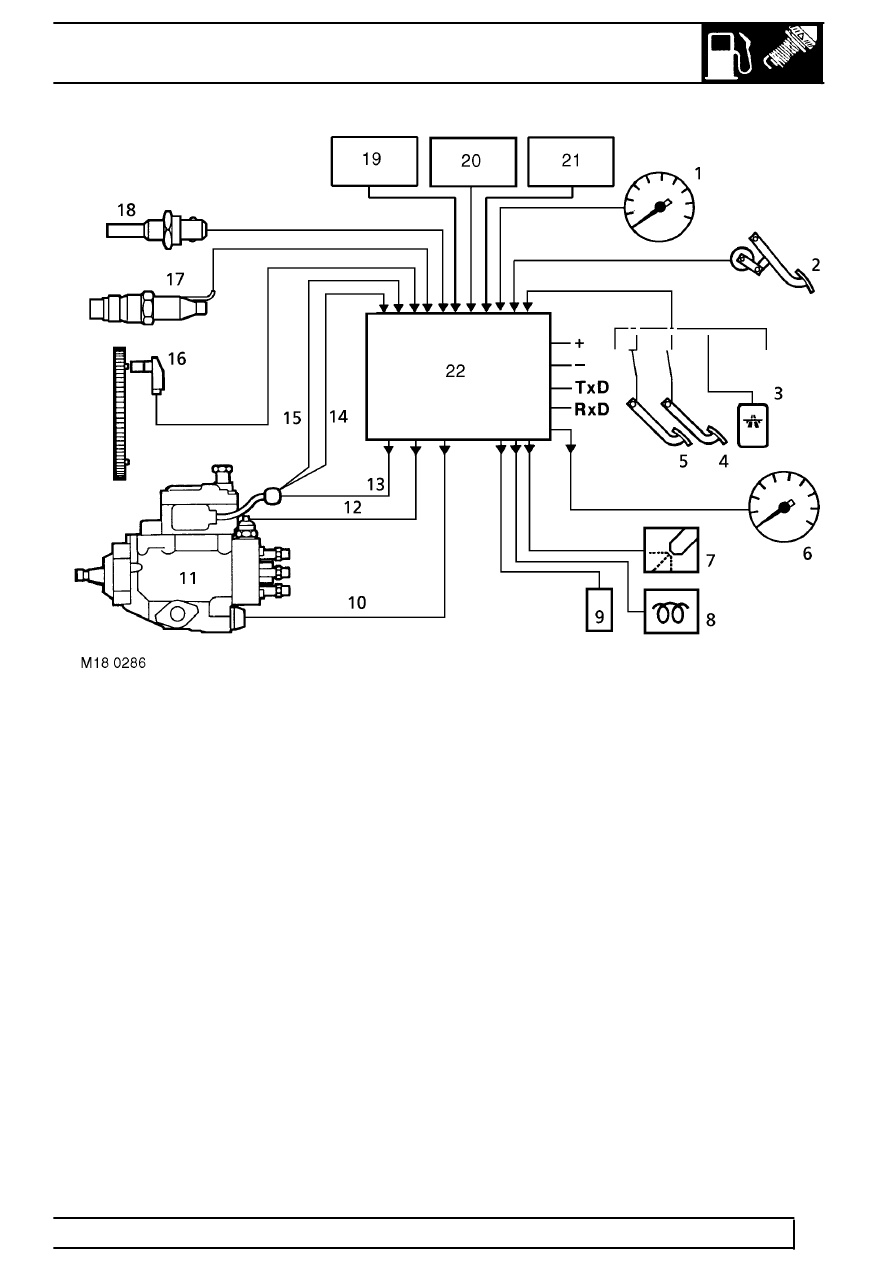

Fuel system inputs/outputs - Vehicles with EGR

1. Vehicle speed signal
2. Throttle position sensor - linked to accelerator

pedal

3. Cruise control selector (optional)
4. Brake switch
5. Clutch switch
6. Engine speed signal
7. Diagnostic lamp
8. Glow plug lamp
9. Heater time relay

10. Injection timing device
11. Fuel injection pump

12. Stop solenoid
13. Quantity servo control unit
14. Quantity servo control unit potentiometer
15. Fuel temperature sensor
16. Crankshaft position sensor
17. Start of injection sensor
18. Coolant temperature sensor
19. Manifold Absolute Pressure (MAP) sensor
20. Mass Air Flow (MAF) sensor
21. EGR Modulator valve
22. Engine Control Module (ECM)
