MODULATOR VALVE - EGR

17

EMISSION CONTROL

NEW RANGE ROVER

8

REPAIR

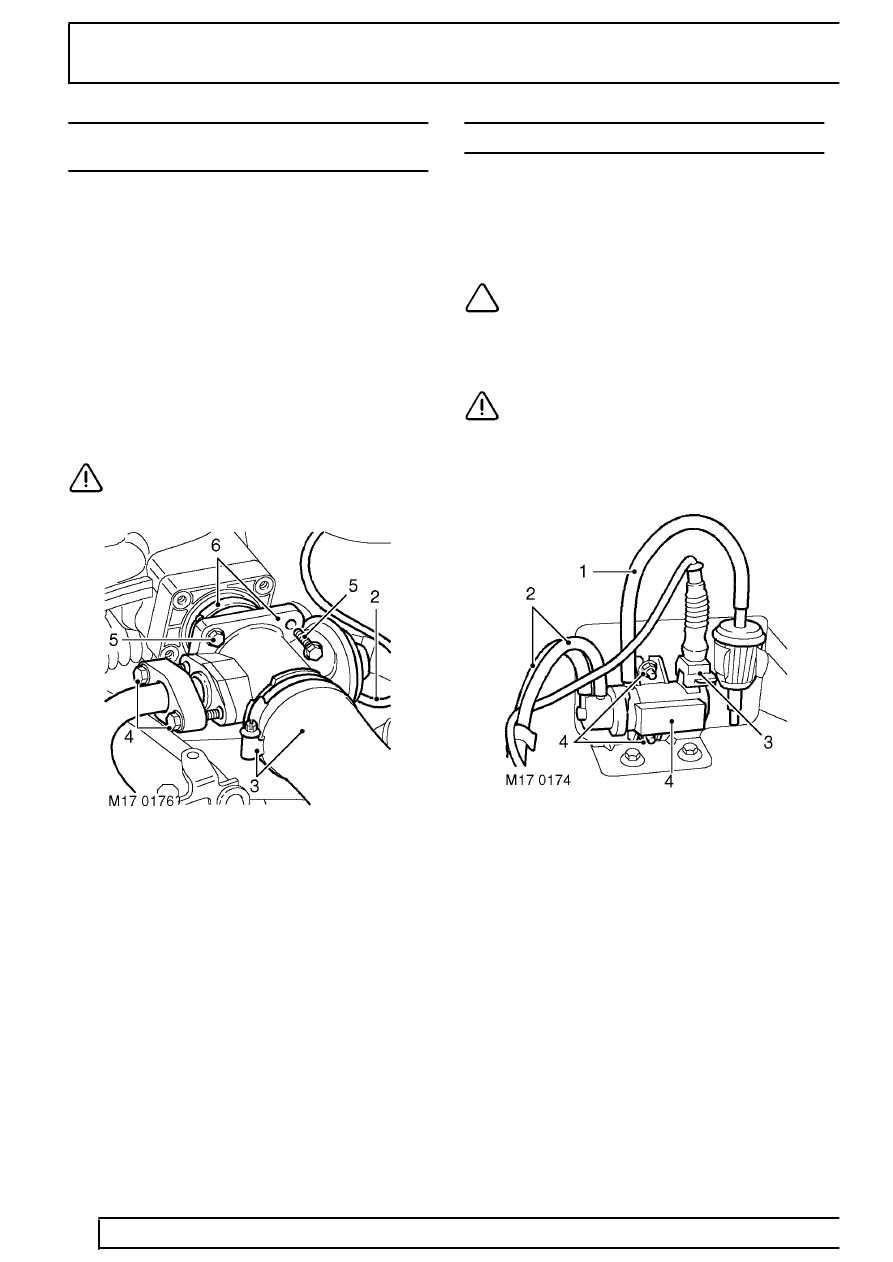

EXHAUST GAS RECIRCULATION (EGR) VALVE -
DIESEL

Service repair no - 17.45.01

Remove

1. Disconnect battery negative terminal.
2. Disconnect vacuum hose from EGR valve.
3. Slacken clip and disconnect intercooler hose

from EGR valve.

4. Remove 2 bolts securing EGR pipe to EGR

valve.

5. Remove 4 bolts securing EGR valve to intake

manifold.

6. Remove EGR valve and collect seal from intake

manifold.

CAUTION: Care must be taken when
extracting seal to ensure recess in intake
manifold is not damaged.

7. Clean sealing faces of manifold, EGR valve and

EGR pipe.

Refit

8. Fit new seal to intake manifold recess.
9. Position EGR valve to intake manifold and

secure with bolts. Tighten bolts to

10 Nm (7

lbf.in).

10. Engage EGR pipe to valve, align flange and

secure with bolts. Tighten bolts to

22 Nm (16

lbf.in).

11. Connect intercooler hose to EGR valve and

secure with clip.

12. Connect vacuum hose to EGR valve.
13. Connect battery negative terminal.

MODULATOR VALVE - EGR

Service repair no - 17.45.04

Remove

1. Disconnect vent hose from solenoid valve.

NOTE: Record hose positions to aid
connection.

2. Disconnect EGR valve and vacuum pump hoses

from solenoid valve.

CAUTION: Plug the connections.

3. Disconnect multiplug from solenoid valve.
4. Remove 2 nuts securing solenoid valve to

mounting and remove valve.

Refit

5. Fit solenoid valve to mounting and secure with

nuts.

6. Connect multiplug to valve.
7. Connect vent hose and vacuum hoses to

solenoid valve.
