PISTONS, CONNECTING RODS AND CYLINDER BORES

BMW DIESEL

49

REPAIR

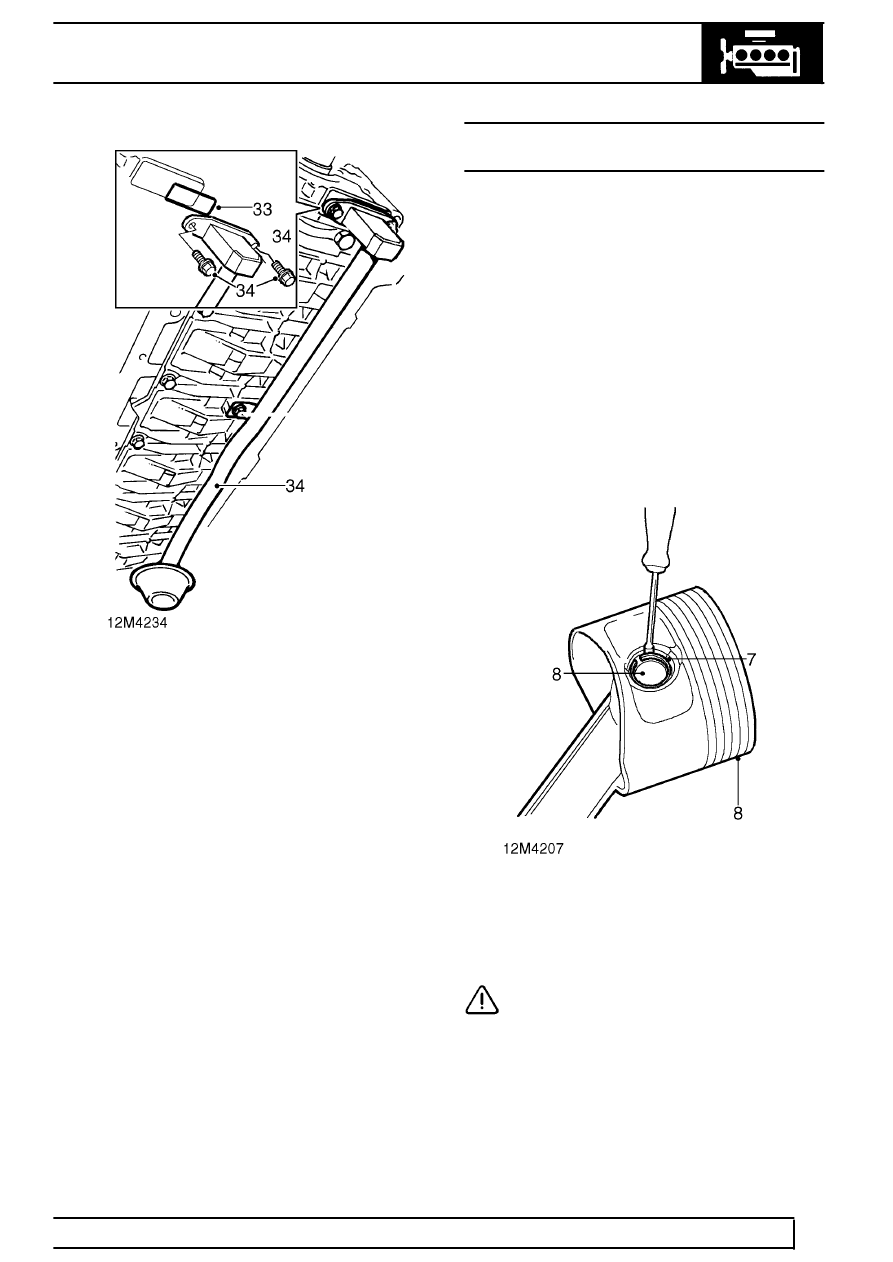

33. Position new seal to oil pump.
34. Fit oil pick-up pipe, fit 3 bolts and tighten to

10

Nm (7 lbf.ft)

35. Fit sump.

See this section.

PISTONS, CONNECTING RODS AND CYLINDER
BORES

Service repair no - 12.17.03

Remove

1. Remove cylinder head.

See this section.

2. Remove big-end bearings.

See this section.

3. Push piston and connecting rod to top of cylinder

bore, remove piston and connecting rod.

4. Suitably identify piston and connecting rod to its

cylinder bore.

5. Repeat above procedure for remaining pistons

and connecting rods.

Pistons and connecting rods - dismantling

6. Remove and discard piston rings.

7. Remove and discard snap rings retaining

gudgeon pin.

8. Remove gudgeon pin, remove piston from

connecting rod.

CAUTION: Keep each piston, gudgeon pin
and connecting rod together as a set.
