CAMSHAFT (page 3 of 3)

BMW DIESEL

23

REPAIR

Refit

23. Remove timing pin LRT-12-108 from

flywheel/drive plate.

24. Rotate crankshaft anti-clockwise approximately

30

°

.

25. Fit camshaft with lobes of No.1 cylinder facing

upwards.

26. Fit camshaft bearing caps ensuring No.1 cap is

at front of engine and cap identification marks
are on exhaust manifold side.

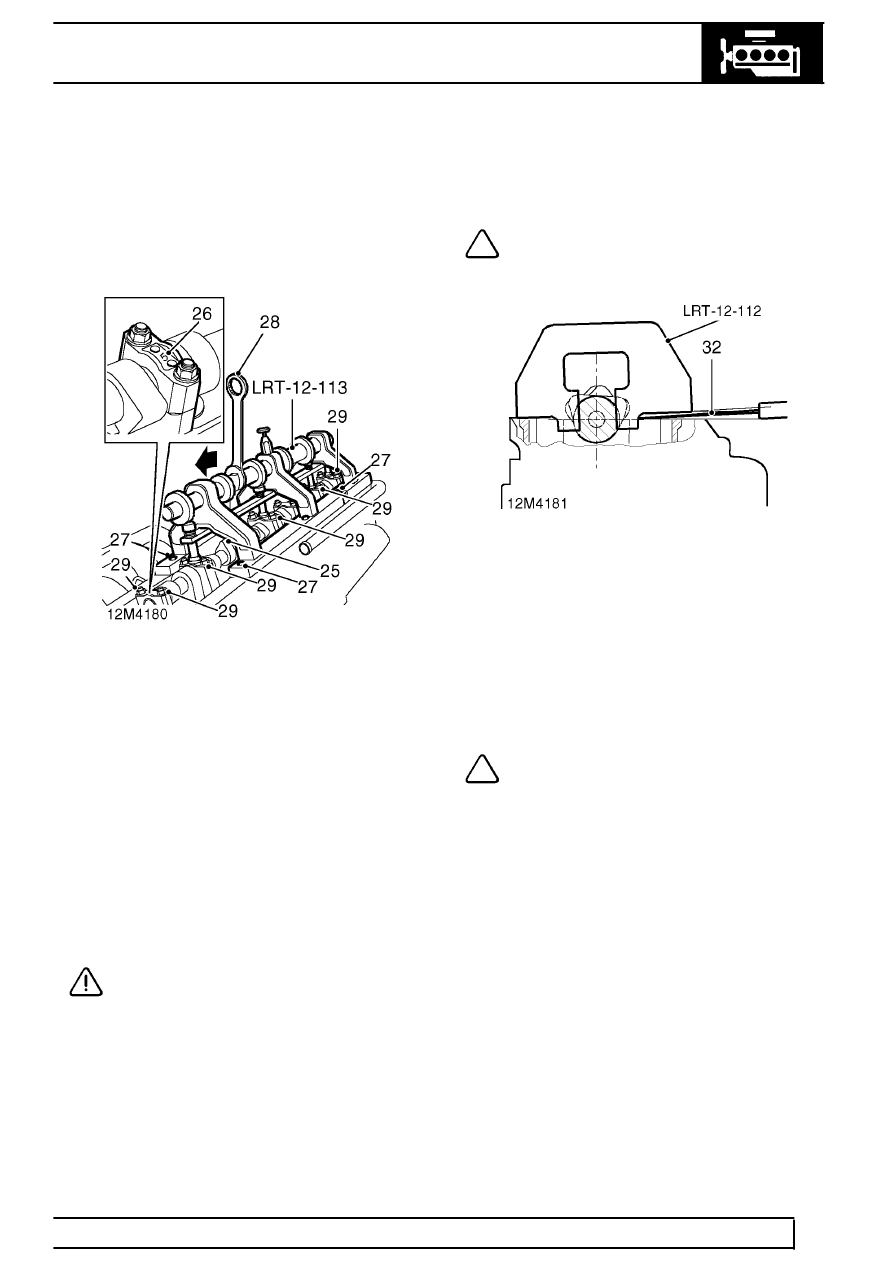

27. Locate tool LRT-12-113 on cylinder head,

secure tool with camshaft cover bolts.

28. Rotate shaft of tool LRT-12-113 to load camshaft

bearing caps.

29. Fit camshaft bearing cap nuts and tighten to:

M6 -

10 Nm (7 lbf.ft)

M7 -

15 Nm (11 lbf/ft)

M8 -

20 Nm (15 lbf/ft)

30. Rotate shaft of tool LRT-12-113 until loading is

removed from camshaft bearing caps, remove
tool.

CAUTION: The tappets expand when
camshaft is removed. To avoid pistons
contacting valves, observe the following

wait times before rotating pistons back to top
dead centre (TDC).
Above 20

°

C - 4 minutes

10

°

C to 20

°

C - 11 minutes

0

°

C to 10

°

C - 30 minutes

Below 0

°

C - 75 minutes

31. Rotate crankshaft clockwise until No.1 piston is

at top dead centre (TDC) and timing pin
LRT-12-108 can be inserted in flywheel/drive
plate; fit camshaft holding tool LRT-12-112.

NOTE: If camshaft is not positioned
correctly, rotate camshaft using spanner
on cast hexagon until tool can be fitted.

32.

Engines with recorded mileage in excess of
20,000 km (12,500 miles): Insert a 4.61 mm
(0.18 in) thickness of feeler gauges between
camshaft holding tool LRT-12-112 and inlet
manifold side of cylinder head.

33.

All engines: Fit camshaft sprocket.

34. Fit new camshaft sprocket bolt and tighten to:

Stage 1 -

20 Nm (15 lbf.ft).

Stage 2 - Further 35

°

NOTE: Use angular torque wrench.

35. Using tool LRT-12-115, retract timing chain

tensioner rail slightly and remove tensioner pin
LRT-12-114.

36. Fit new sealing washer to timing chain tensioner

access plug, fit plug and tighten to

20 Nm (15

lbf.ft) .

37. Remove timing pin LRT-12-108 from

flywheel/drive plate.

38. Fit plastic plug in timing pin access hole.
